Jednodeskový mikropočítač NCB85

Na NOSTALCOMP.CZ jsem narazil na hezký článek o mikropočítači NCB85. Protože mě jednodeskáče dost zajímají, ani chvíli jsem neváhal a kontaktoval autora. Roman Fulek vytvořil NCB85 pro vlastní pokusy s překladačem Small C. Deska obsahuje CPU 8085, instrukčně kompatibilní s 8080 a všechny základní periferie pro komunikaci s okolím. Jak vidím zajímavou desku, nikdy neodolám. Roman byl navíc velmi vstřícný a nejen, že mi za dobrou cenu prodal DPS, ale i základní sadu IO pro její osazení. Netrvalo tedy dlouho a další NCB85 je na světě.

NCB85_Martin_finished_board2   NCB85_HelloWorld_running

Kromě CPU 8085 obsahuje deska 8 kB EPROM, 64 kB RAM, RIOT 8155 (RAM, 3 porty a časovač) a UART 8251. Na první pohled mi trochu vadilo, že na desce není přímo osazený MAX232 nebo nějaký převodník RS232 úrovní a 9-pinový Canon, ale na druhý je to docela chytré. K TTL sériovým portům můžete totiž snadno připojit převodník z eBay za pár drobných a můžete si vybrat, jestli chcete RS232 nebo USB. Pokud zvolíte USB, máte i napájení. Celý počítač se tak připojuje k PC až neuvěřitelně snadno.

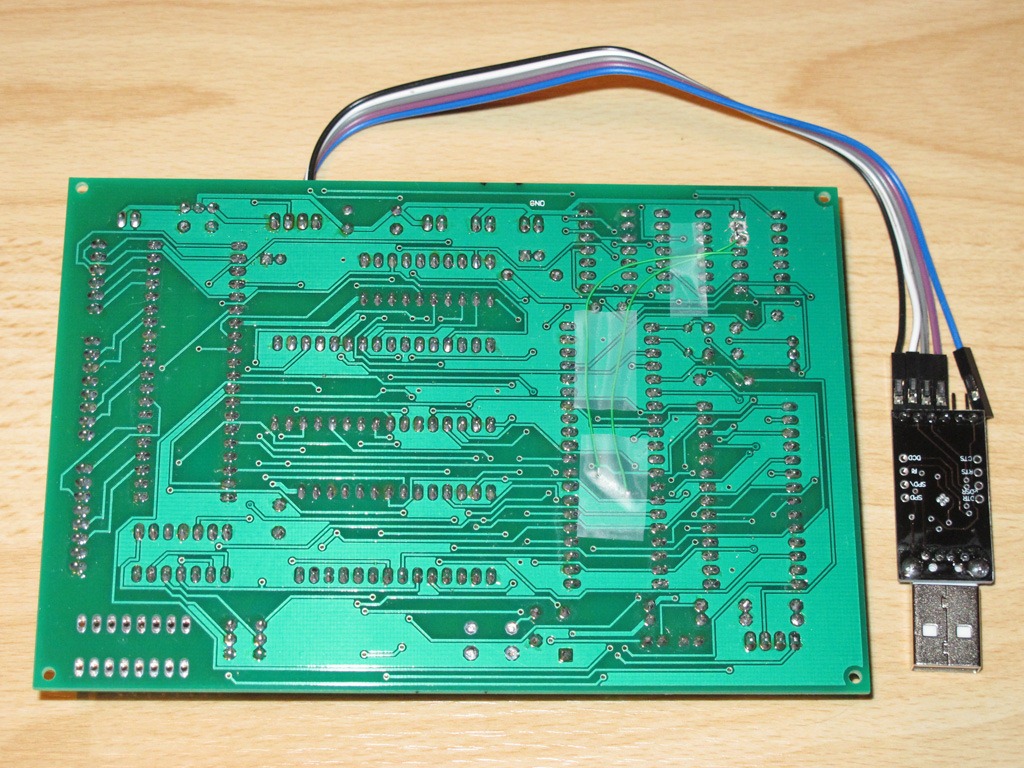

NCB85_Martin_finished_front2   NCB85_Martin_finished_back2

DPS byla udělaná velmi slušně (Čína nás fakt jednou převálcuje) a šlapala na první zapojení. Kromě krystalu 6,144 MHz můžete připojit i 9,8304 MHz a přetaktovat tak CPU z 3,072 MHz na 4,9152 MHz, čímž získáte nějaký ten výkon navíc.

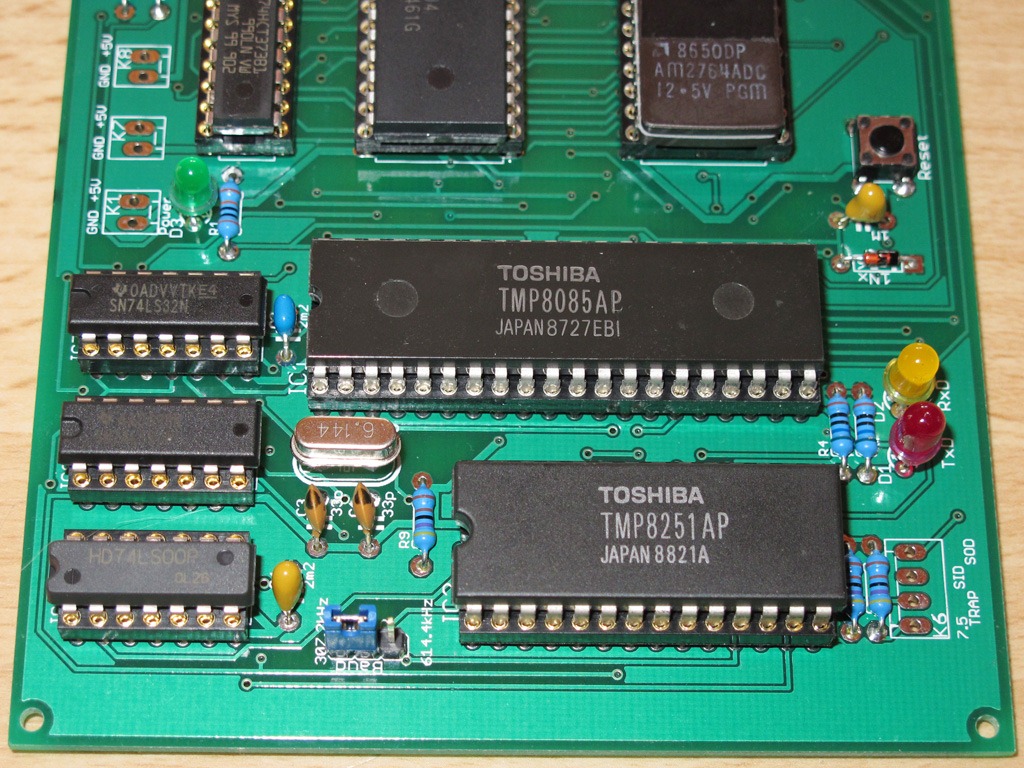

NCB85_Martin_CPU UART_detail   NCB85_Martin_RIOT RAM EPROM_detail

Do konstrukce se vloudila malá chybička a je potřeba přidat invertor na výstup čítače, což ale zvládne snadno každý a vhodné hradlo je na desce volné. Později ještě Roman zjistil, že pro správnou funkci časovače je ještě potřeba přidat děličku dvěma, kterou lze realizovat přidáním jednoho obvodu 7474 na který je desce místo.

NCB85_schema   NCB85_Martin_wires

Jednoduchost se projevuje i v programování. Roman připravil jednoduchý monitor, který ihned po startu čeká na poslaní HEX souboru, který po načtení spustí. Po ESC máte k dispozici jednoduchý, ale dobře funkční Shell s příkazy DUMP, JUMP, SET, LOAD, COPY a FILL. Díky jazyku Small C a jeho integrace do NetBeans IDE, je psaní programů a jejich přesun do NCB85 hračka. Roman navíc Small C upravil a rozšířil tak, aby se v něm daly inicializovat proměnné a pár dalších vychytávek. Psaní i překlad jsou fakt pohodlné.

NCB85_NetBeans_SmallC_1   NCB85_NetBeans_SmallC_2

Komu by nestačil základní monitor, může použít i upravený Monitor Dava Dunfielda, který má už poměrně mohutnou výbavu, jako je integrovaný disassembler, rozšířený výpis paměti a registrů, breakpointy a další.

NCB85_Dunfield_monitor_help   NCB85_Dunfield_monitor_disass

NCB85_Dunfield_monitor_dump

Roman ke svému NCB85 už připojil textový i grafický displej a připravil knihovny ve Small C pro jejich pohodlnou obsluhu. Doufám, že mi přes svátky vyjde chvilka, abych si to také vyzkoušel. A také už vymýšlím, k čemu všemu ho využiju.
