Počítače SORD jsou u nás poměrně známé, přestože jinde ve světe se jedná spíše o minoritní značku. Je to z toho důvodu, že se asi 1000 počítačů SORD M5 dostalo do tehdejšího Československa.

SORD M5

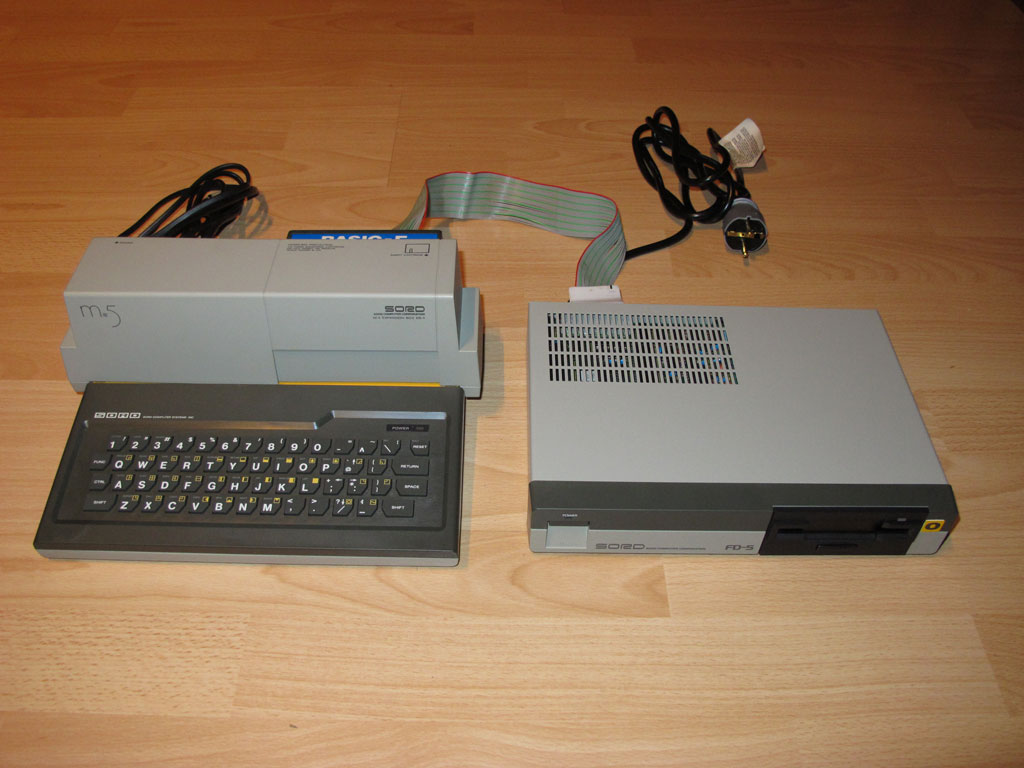

SORD_M5   SORD_M5_with_Floppy

Už v dávných dobách, kdy jsem byl zarytý “sharpista” jsem pokukoval po kolezích s podivným malinkým počítačem, který v BASICu podporoval hardwarové sprity, což úžasně usnadňovalo programování různých hříček. SORD M5 byl, jako Sharp, bez BASICu. BASIC se nacházel na cartridge a byl hned ve 3 provedeních: základní celočíselný BASIC-I, grafický a zvukový celočíselný BASIC-G a konečně vědecký BASIC-F pro výpočty s omezenou sadou grafických a zvukových příkazů. BASIC-F měl navíc jako jediný i podporu pro připojení 3” disketové jednotky, která se k nám však nedovážela. Proto se objevili amatérské počiny jako byl řadič disketových jednotek pro připojení standardních disket a s mírnou HW úpravou SORDa šlo spustit i CP/M.

CPU Zilog Z80A / 3,58 MHz
ROM

RAM

video RAM

8 kB interní monitor
+ 4-20 kB na cartridge (BASIC-I, F, G, FALC, hry)
4 kB
+ 32 kb na cartridge EM-5
16 kB
Grafika grafický režim 1: 32×24 znaků 8×8 pixelů z 256 definovatelných v 16 barvách, max. 2 barvy pro 1 znak
grafický režim 2: 256×192 pixelů, 16 barev, max. 2 barvy v každé vodorovné osmici pixelů
textový režim: 40×24 znaků 6×8 pixelů z 256 definovatelných v 16 barvách, max. 2 barvy pro 1 znak
multicolor režim: 64×48 bodů 4×4 pixely v 16 barvách
sprity: 32 hardwarových spritů 16×16 pixelů s možností 2× násobného zvětšení
Audio tříkanálový + šum (6 oktáv)
SN76489AN
Klávesnice gumová, 55 kláves
I/O konektory Centronics (nestandardní, 2×8 pinů )
2x Joystick (nestandardní miniDIN)
TV (RF 36. kanál)
Kompozitní video + mono audio (2× Cinch)
Magnetofon (DIN 8 )
Zajímavosti BASIC není v počítač, ale na  ROM v cartridge
Hardwarové sprity

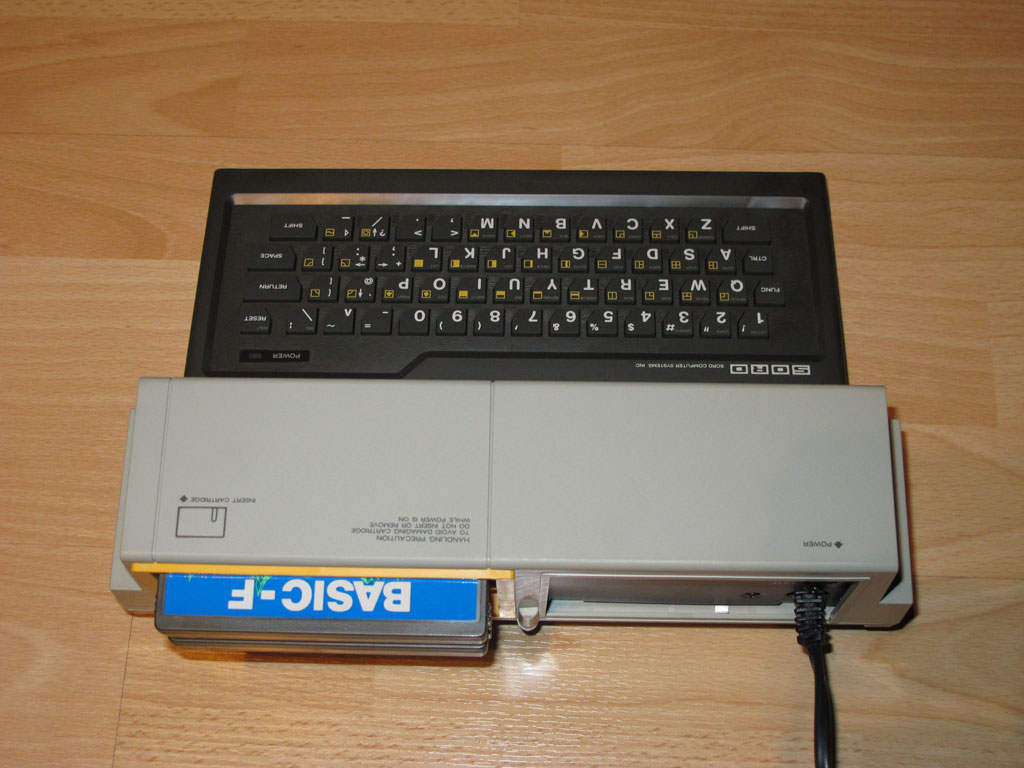

Příslušenství EB-5 (roztrojka cartridge s vlastním zdrojem)
EC-5 (rozdvojka cartridge)
EM-5 (rozšíření RAM o 32 KB)

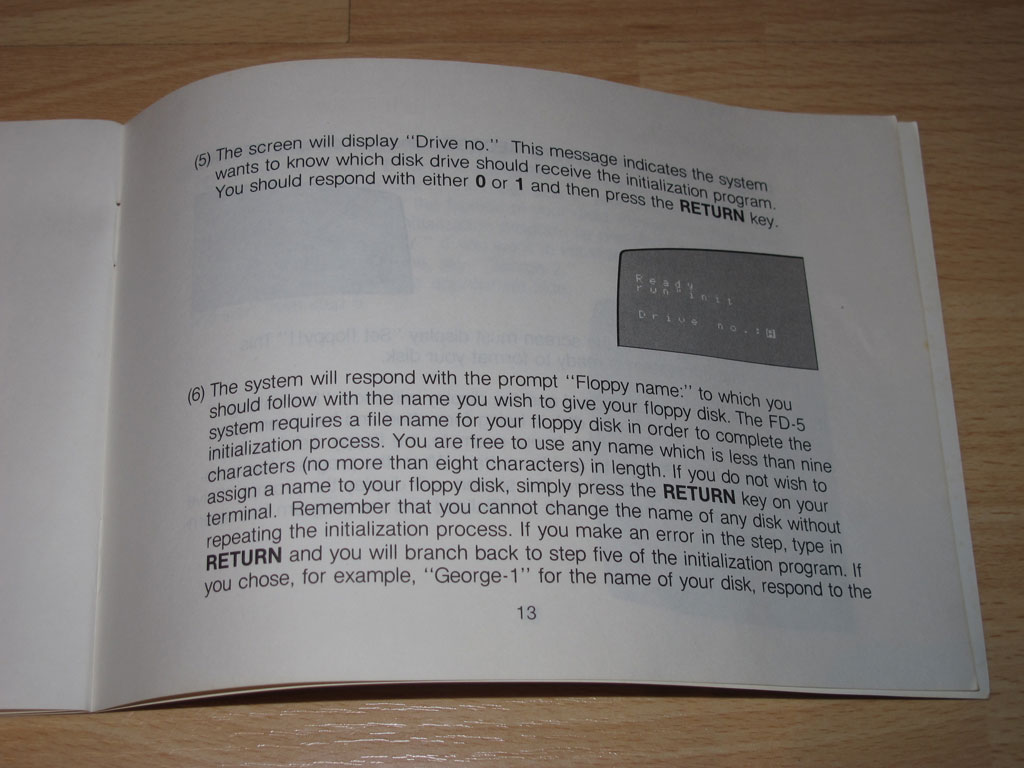

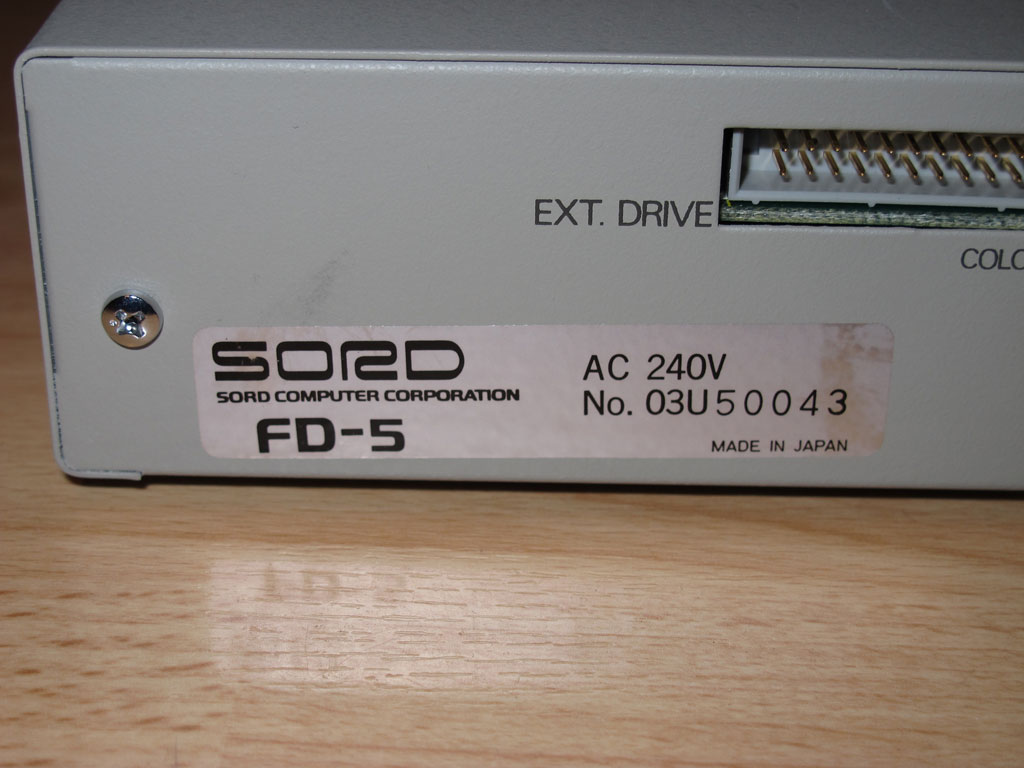

FD-5 (3” disketová jednotka s vlastním CPU)
JP-5 (joystick s kolečkem)

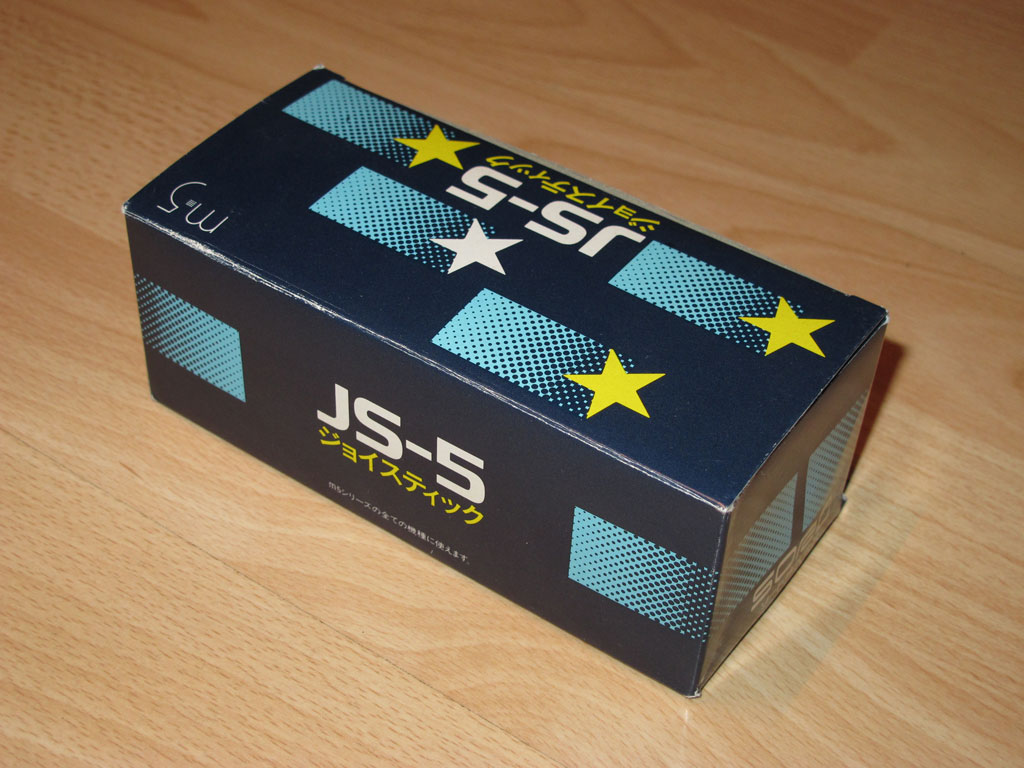

JS-5 (joystick s páčkou)

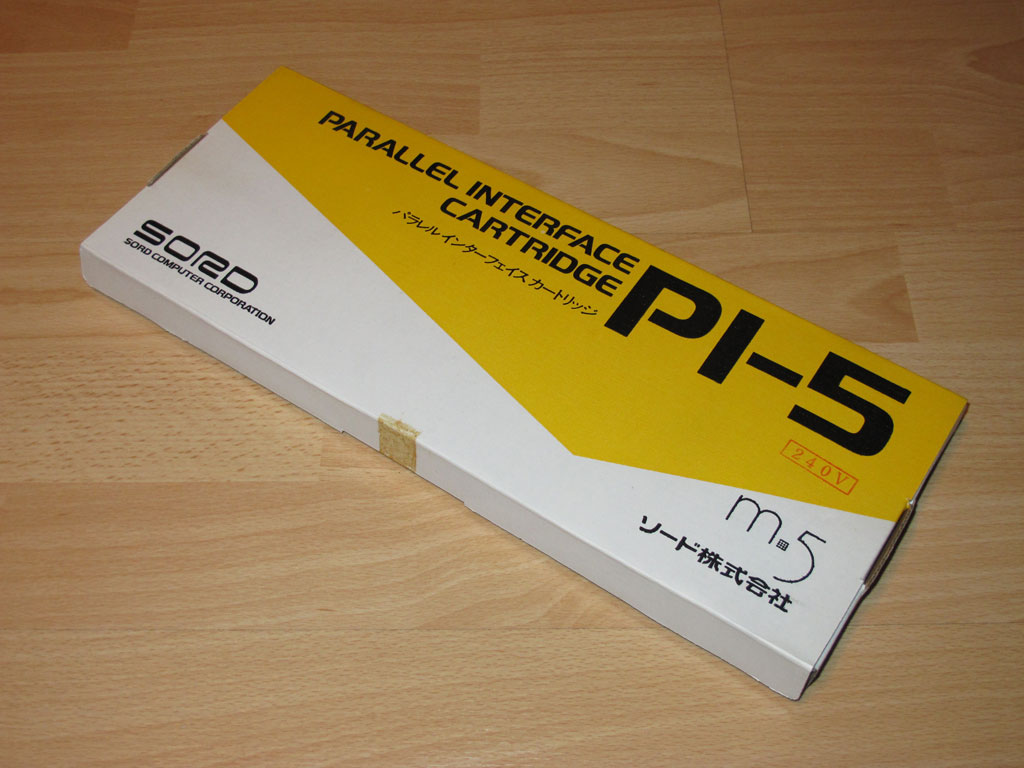

PI-5 (paralelní I/O, slouží mimo jiné pro připojení FD-5)SI-5 (sériové I/O)
PT-5 (termotiskárna)
Moderní rozšíření ??? nejsou ???
Rozměry
Hmotnost
440×109×305 mm
4,3 kg

Fotogalerie

[nggallery id=1]

12 komentářů: SORD

  1. Pingback: Rozbalování SORD M5 | Martinův 8-bitový blog

  2. Petr napsal:

    Ahoj, chci se pokusit ozivit SORD, ktery mi kdysi venoval jeden znamy, ale mam jej bez zdroje. Nevis, jestli se neda nekde sehnat popis napajeciho konektoru DIN? Vim, ze tam maji byt napeti +5V, +12V a -12V. Ale nevim na kterych pinech. Ze bych zkusil pouzit zdroj z PC. Diky.

    • Petr napsal:

      Tak už jsem ten popis napájení našel – v Amatérském rádiu A5/1993. Je tam návod na stavbu zdroje k Sordu pro napájeni z autobaterie a je tam i popis těch napětí na DIN konektoru zdroje. Jsou tam tedy nakonec napětí +5V, -5V a +12V.

  3. Martin napsal:

    Ahoj,

    bacha, změřil jsem můj zdroj a ten má +5V, +12V a -12V. Tak teď je otázka, jak to vlastně je. Zapojení konektrou mám stejné, akorát tam, kde v Amáru píšou -5V já naměřím -12V. Rovněž tady http://www.old-computers.com/museum/computer.asp?c=217 se píše o těchto napětích. Že by bylo více verzí Sord M5?

    Ahoj, Martin.

  4. r1996x napsal:

    Fíha, výzerá akoby si ho teraz doniesol z obchodu 🙂 Fakt zachovalí kus s velkou historickou hodnotou..

  5. falcen99 napsal:

    Ma nekdo zapojeni pi-5 neboli pio pro sord?

  6. David Boček napsal:

    Dobrý den, mohl by mi někdo tak zhruba říct cenu k dnešnímu 16.5.2021 dni SORD- M5 , rozbalený používaný, funkční v dobrém stavu? Děkuji

    • Martin napsal:

      Dobrý den,

      řekl bych tak 4.000-8.000 Kč. Záleží na stavu počítače, kompletnosti a množství příslušenství, stavu krabice, návodů, zažloutnutí, …

      Martin

    • dex napsal:

      Za poslední tři roky byly ceny na Aukru:
      356 (ano, komplet funkční počítač), 2500, 2610, 4500. Za 5990 se neprodal.
      Průměrná cena prodaných 2491.
      Za 365 EUR je nepoužitý, originálně zabalený Sord ze skladu Maura Gabrielliho, cokoli dražšího je nesmysl.

  7. PedroS napsal:

    Kdyby si chtět někdo na Sordu kreativně zaprogramovat, tak jsem našel jednu knížku ke stažení – http://ktf.cuni.cz/~stec/sord_m5/Creative%20Games%20and%20Programs%20For%20the%20SORD%20M5.PDF
