Oprava zdroje Sharp X68000 Super HD

Před nějakou dobou jsem podlehl davové psychóze a pořídil si Sharp X68000 ve verzi Super HD (CZ-604C). Poměrně dlouho jsem odolával, přece jen obsahuje CPU, jak sám název stroje napovídá, které má k 8 bitům daleko, ale fakt, že je to Sharp nakonec vyhrál. Tyto stroje jsou proslulé tím, že téměř žádný po letech nefunguje bez výměny kondenzátorů a ani můj, dle očekávání, nefungoval. Začal jsem tedy zdrojem.

X68000_Martin_PSU-repaired

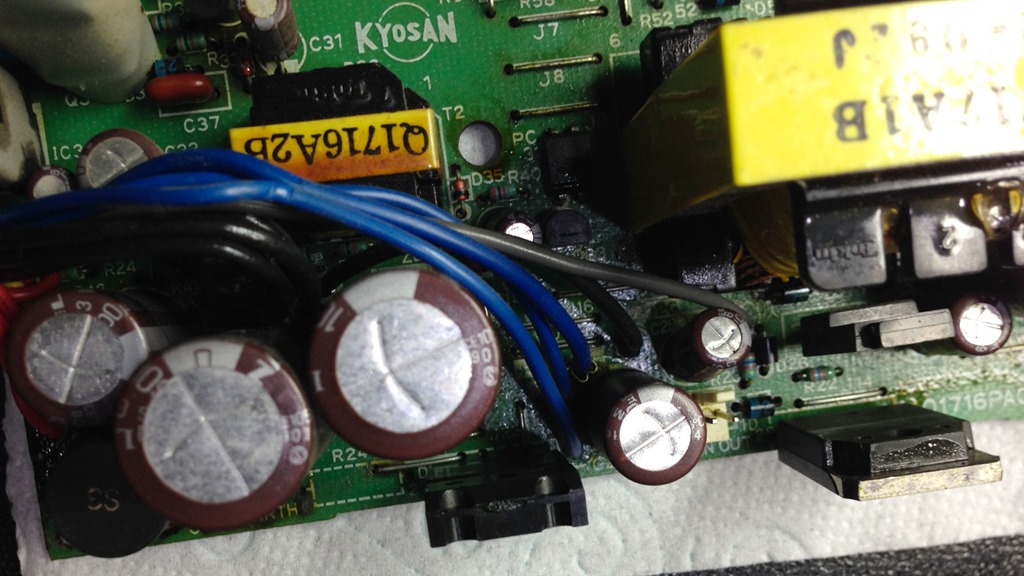

Hned po otevření bylo jasné, že volba byla správná. Elektrolyt tekl proudem, takže první krok bylo vypájení všech elektrolytických kondenzátorů z desky.

X68000_Martin_PSU-PCB-bottom   X68000_Martin_PSU-PCB-top

Následovalo “vysušení a odbahnění” prostřednictvím koupele v isopropylalkoholu.

X68000_Martin_PSU-IPA-bath

Ani pak nebyla deska úplně jako nová, ale už to celkem šlo.

X68000_Martin_PSU-PCB-bottom_cleaned   X68000_Martin_PSU-PCB-top-empty

Nové kondenzátory jsem objednal v Mouser. Snažil jsem se vybírat slušnější značky, jako je Panasonic nebo Nichicon s nízkým ESR. Ostatní parametry jsou v tabulce, vyjma max. výšky, která je 41 mm.

Nr.        Cap.      Volt.     Diam.    PinDist.
C24       1000u       25V       13mm        5mm
C27        120u       25V        5mm        5mm
C25        680u       16V       10mm        5mm
C28        100u       16V        6mm        5mm
C40       5600u       10V       16mm    5/7,5mm
C41       5600u       10V       16mm    5/7,5mm
C35         10u       25V        5mm        5mm
C42       2200u      6,3V       13mm        5mm
C38        3,3u       50V        5mm        5mm
C34        100u      6,3V        5mm        5mm
C33        220u       16V        8mm        5mm
C9         470u      180V       22mm       10mm
C31        100u       10V        5mm        5mm

Po výměně kondenzátorů Sharp X68000 naběhl a šlapal k mojí spokojenosti.

X68000_Martin_PSU-PCB-top-repaired

Další na řadě budou kondenzátory na procesorové desce a desce spojující levou a pravou věž X68k. Nevypadají nijak hrozně, ale cítím, že to bude třeba, nemluvě o tom, že po návratu z OldComp party jsem zjistil, že mi nejde obraz, což sice bude problém spíše někde jinde, ale výměnou kondíků určitě nic nezkazím. Bohužel jich je, zvláště na té “mezidesce”, pekelně hodně.
