NCB85 v2 – CP/M na 8085 pohodlněji a k tomu další periferie

Osazoval jsem kamarádovi PMD 32-SD a potřeboval jsem ho nějak vyzkoušet. PMDčka mám v relativně “archivních vrstvách”, ale hezky po ruce bylo NCB85. Zapojil jsem, vyzkoušel a pohoda. Ovšem při té příležitosti jsem zjistil, že tady na blogu nemám o druhé verzi jednodeskového počítače Romana Fuleka NCB85 ani slovo. Tak to hned musím napravit, protože je to rozhodně zajímavý jednodeskový mikropočítač.

NCB85v2_Martin_with_PMD32-SD   NCB85v2_Martin_first_try

O první verzi NCB85 už jsem tu psal. Časem se pro něj objevil i adaptér na připojení PMD 32-SD a Roman Bórik pro něj upravil CP/M 2.2. Zvláštností NCB85 je právě přítomnost procesoru Intel 8085. Moc CP/M mašinek s tímto procesorem neexistuje, protože vyběhl na trh přibližně současně se Zilog Z80, který ho na CP/M trhu jednoznačně převálcoval. Na CP/M tak najdete i pár programů, která na 8085 prostě nespustíte, například můj oblíbený Turbo Pascal 3.0.

Nová verze NCB85 v2 je na desce formátu Eurokarty 160×100 mm.

NCB85v2_Martin_front   NCB85v2_Martin_back

Konstrukce je již uzpůsobena na přímé připojení PMD 32-SD, takže odpadá jakýkoli adaptér a hromada drátů. Pro základní funkci stačí např. jen jednoduchý adaptér USB na TTL sériovou linku, kterým je možné NCB85 i napájet, protože spotřeba je necelých 200 mA.

Do nové verze Roman přidal i další obvody. Přibyl tak dvojitý UART 16552, klasický paralelní interface 8255 a časovač 8253/8254. Deska má i kompletně vyvedenou sběrnici, protože se počítá minimálně s řadičem disketových jednotek. Protože od doby, kdy jsem si NCB85 v2 postavil už uplynul nějaký ten čas, je už řadič na světě a o NCB85 v2 i řadiči a věcech okolo si doporučuji počíst na Romanově Archeocomp blogu.

NCB85v2_Martin_with_PMD32-SD_NCB-detail   NCB85v2_Martin_PMD32-SD-detail

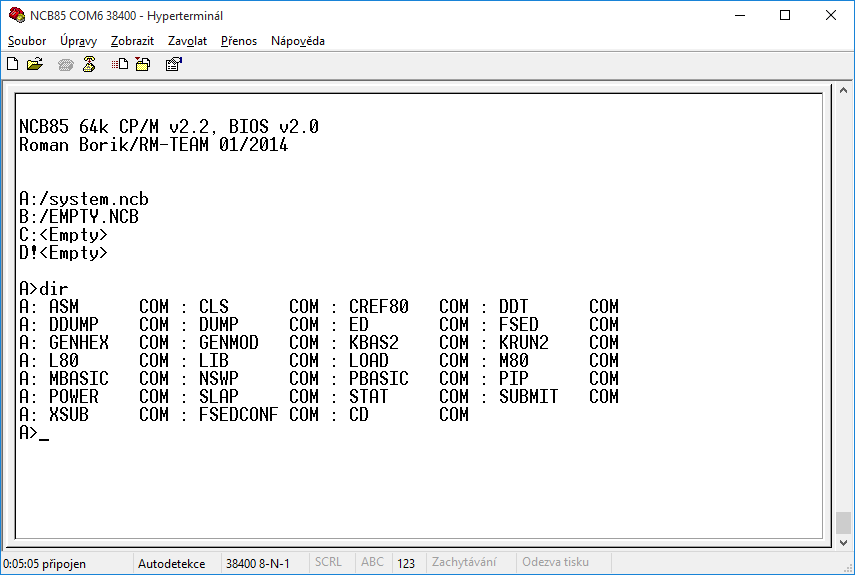

Po zapnutí počítače se ohlásí prompt “Press Esc to enter MON85…” a jak sám text napovídá, stisk ESC vás zavede do upraveného monitoru Davea Dunfiealda. Stisk jakékoli jiné klávesy nebo několika vteřinová nečinnost nabootuje CP/M. Tady samozřejmě za předpokladu, že máte připojené PMD 32-SD a v A: namountovaný obraz systému. Pak už můžete klasicky pracovat se CP/M 2.2, kde k pohodlné práci s PMD 32-SD slouží skvělý program CD.COM, tak jako na CP/M pro PMD 85-3 nebo SAPI-1.

NCB85v2_Martin_MON85-scr.jpg   NCB85v2_Martin_CPM-scr.jpg
