Další Ondra v cajku, aneb ne až tak triviální oprava Ondry

Práce na zakapotování repliky a testování OndraLink mně tak nějak přiměly, abych se konečně podíval, co je s mým originálním Ondrou, který nefungoval od té doby, co jsem ho za nemalý peníz vydražil. Měl jsem repliku, tak mně k jeho opravě nic nenutilo, ale teď jsem tak nějak cítil pocit, že by bylo lepší mít vše v cajku, navíc dva Ondrové jsou lepší než jeden Ondra a dají se dělat pokusy se síťováním.

Ondra_original_oprava_mrtvolky   Ondra_original_opraveny_board

Po zapnutí Ondra ani nepípnul. Otestoval jsem napájení a to bylo v pořádku, jak na zdroji, tak v Ondrovi za stabilizátorem. Zvlnění v rozumných mezích (v rámci Ondry). Primárně jsem šel po EPROM a nemýlil jsem se. EPROM obsahovaly ViLi ROM v27 a v jedné byl vadný jeden bajt. Smazat ani přeprogramovat nešla, tak jsem ji musel vyměnit za novou. Ovšem ani po této jednoduché výměně se nic nezměnilo.

Vyzkoušel jsem MIKOS EPROM a tady byla situace výrazně lepší. Vypadlo to, že se totiž zinicializovaly čítače a generoval se obraz, resp. byl černý, ale alespoň synchronizovaný. Tím pádem to vypadalo, že CPU šlape, ROM šlape, čítače šlapou a začal jsem silně podezřívat RAM. Ovšem RAM se špatně testuje. Všechny obvody byly stejně teplé, nic nesvědčilo o nějaké anomálii.

Řekl jsem si, že bych si mohl napsat malý testovací prográmek do ROM, který by mi s testováním pomohl a mohl bych indikovat chybu pomocí LED, pípáku a relátka. Tady mi hodně pomohl Martin K., který má s programováním pro Ondru už dost zkušeností a v podstatě obratem mi spíchnul jednoduchý testovací prográmek do EPROM, který mi pípáním a výpisem na sériovou linku ukázal, že v RAM jsou samé jedničky a nedá se do ní nic zapsat.

Moje pozornost se tedy upnula k řízení RAM a v podstatě hned jsem našel vadný invertor D26C (K555TL2 = 74LS14). Nad D26 jsem tedy přibastlil druhý a invertor nahradil. Po zapnutí již paměť ožila, ale Martinův test indikoval vadný 1. bit RAM. Proměřil jsem všechny signály k vlastní RAM a ty se zdály v pořádku, takže paměť šla ven.

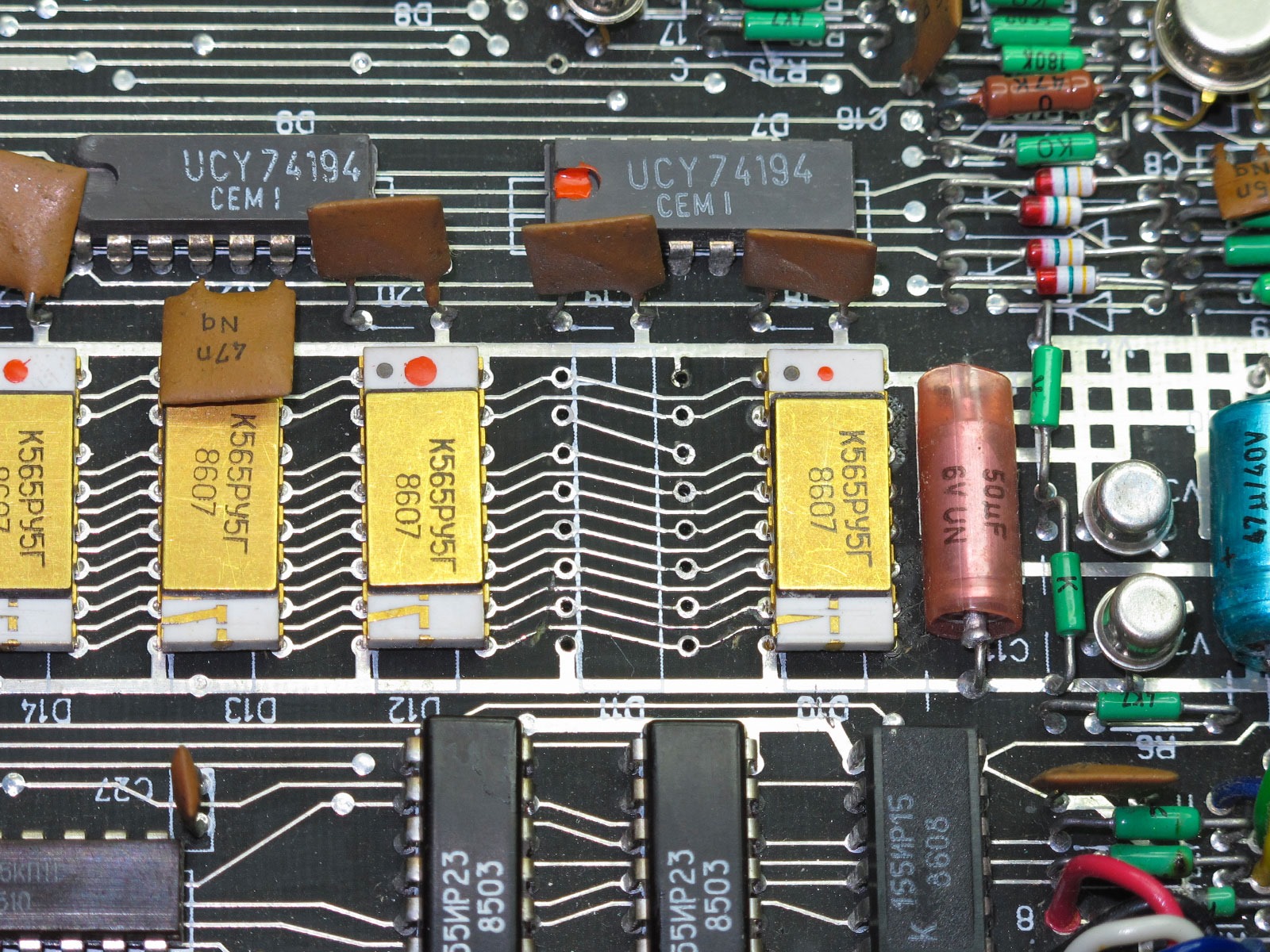

Ondra_original_oprava_vyoperovana_pamet

Naštěstí jsem v domácích zásobách našel novou ruskou náhradní, tak byla výměna snadná. Bohužel jsem paměť vytahoval trochu neopatrně a porušil jsem si dvě cestičky plošného spoje, které jsem pak musel opatrně opravit. Plošný spoj je hodně jemný a chce to příště více opatrnosti.

Pak už všechny testy prošly a po nainstalování patřičné ROM mně Ondra uvítal klasickým pozdravem.

Ondra_SPO186_ViLi_ROM

K555TL2 jsem doma nenašel, takže jsem zapátral a našel u Bučka. Takže jsem se tam druhý den otočil a vyměnil i tento obvod.

Ondra_original_oprava_vymeneny_K555TL2-74LS14

Tím jsem opravu spokojeně završil a byl rád, že další funkční Ondra je na světě. Opravy v podstatě nejsou na desce vidět, vše je jako původní.

Ondra_original_opraveny_board

Při opravě jsem přišel na zajímavou věc, o které se již zmiňoval dříve ROXIO a to sice, že na místě D6 mám osazený K555IR23 (74LS374) místo K555IR22 (74LS373) a na spodní straně desky jsou proto k pinu 11 místo VCC přivedeny hodiny z oscilátoru.

Ondra_original_oprava_hodiny_pro_74LS374

Pokud máte nefunkčního Ondru a chcete se pustit do jeho opravy, určitě vám Martinův Ondra_HWTest doporučuji. Martin ho v období, než jsem se dostal k sepsání tohoto článku, hodně vylepšil, takže je opravdu super a ještě se o něm zmíním v samostatném příspěvku.
