Rošíření RAM Amiga GBA1000 o 32 MB Fast DRAM

Základní Amiga deska Georga Brauna GBA1000 má přímo na desce kromě 2 MB Chip RAM osazeno i 8 MB Fast RAM, které jsou tvořeny rychlými statickými pamětmi. Přesto, že je tato paměť rychlá, tak 8 MB není zase až tak moc a paměti je vždycky málo. Podařilo se mi na eBay najít starší neosazené desky paměťového rozšíření o dalších 32 MB, tentokrát o něco pomalejších dynamických pamětí. Toto rozšíření sice Georg Braun na svách stránkách publikoval, ale neuvolni zdroje pro  plošné spoje. Takže mi to  samozřejmě nedalo a desky jsem za nemalý peníz vydražil, osadil a rozchodil.

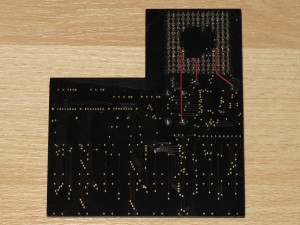

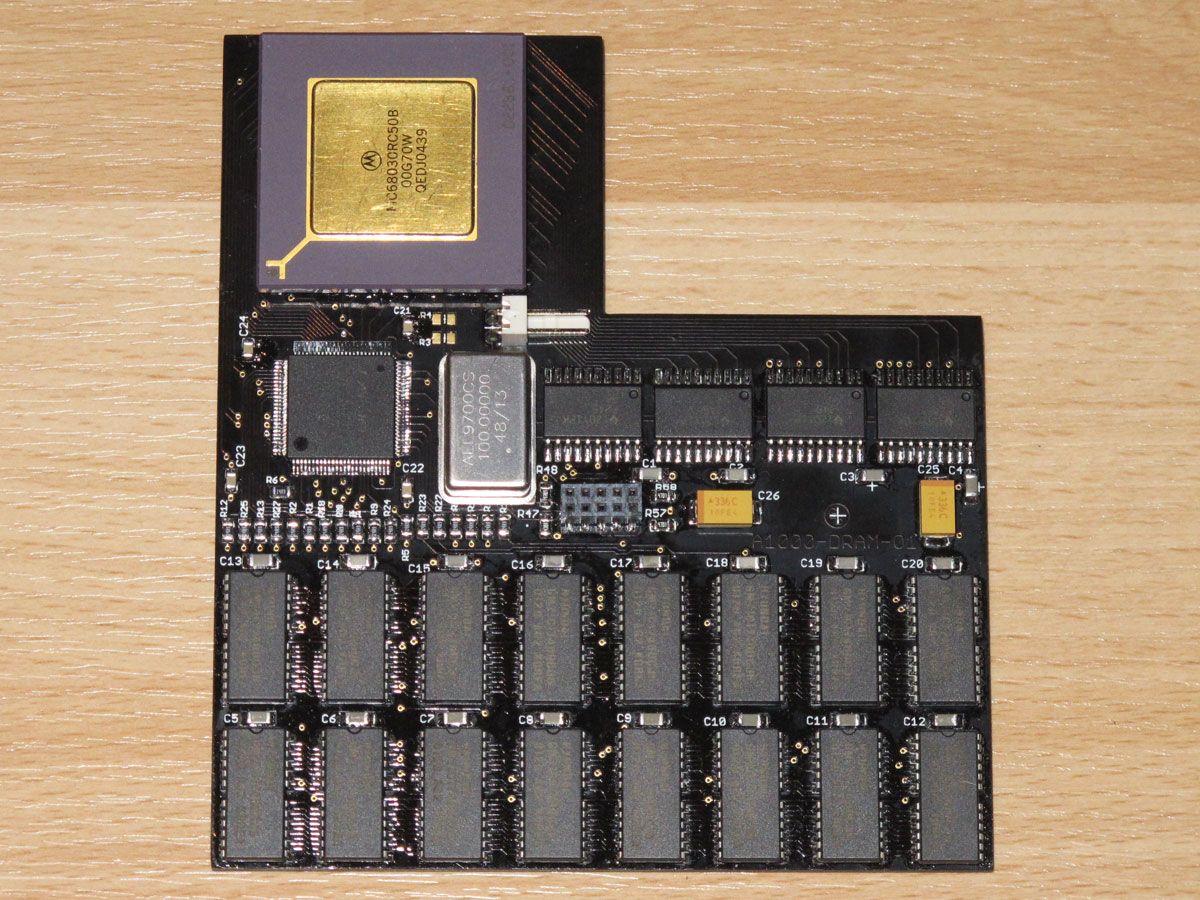

GB_A1k_DRAM_Martin_front    GB_A1k_DRAM_Martin_back

Nebylo to ovšem tak jednoduché, jak se mi na první pohled zdálo. Rozšíření GBA1000-DRAM, které má Georg Braun na zveřejněné svých stránkách bylo jiné, než deska, kterou jsem zakoupil. Nedalo se nic dělat a zkusil jsem se zeptat přímo Georga. Přesto, že má asi dotazů docela hodně, našel čas se mi věnovat. Zjistil jsem, že mám desku rozšíření, kterou nikdy nezveřejnil a která obsahuje větší CPLD ispMACH 4A5-128/64 místo původně použitého ispLSI1032E, má na sobě přímo oscilátor, který je naopak nutné oddělat ze základní desky a hlavně umožňuje zrychlený „burst“ přístup do DRAM. Georg mi poslal i JEDEC soubory na naprogramování M4A5, takže jsem měl vše po kupě a mohl jsem desku osadit.

Kromě naprogramování M4A5 na desce paměťového rozšíření bylo nutné přeprogramovat ispLSI1024 na základní desce a jen z GAL20V8. Kromě toho bylo třeba tento GAL připojit přes patici, ke které se připojili dva jinak nevyužité vstupy drátkem na konektor na desce paměťového rozšíření.

Nerad programuji čipy v osazených deskách, pokud to není skutečně nutné, takže i osazenou desku DRAM jsem raději programoval mimo GBA1000. Deska má zajímavě vyřešené napájení na CPU, kde pomocí precizních socketových pinů vytváří jakýsi mezistupeň mezi paticí CPU na desce a vlastním CPU, které je tak osazeno na paměťovém rozšíření. Přes patici CPU deska pamětí v základní desce i drží a z patice si bere také napájení. A tady jsem narazil. Zjistil jsem, že když přivedu 5V na piny patice, CPLD, budiče i DRAM jsou bez napětí. Otevřel jsem zveřejněný Eagle zdroj starší verze desky a toto na mně vykouklo.

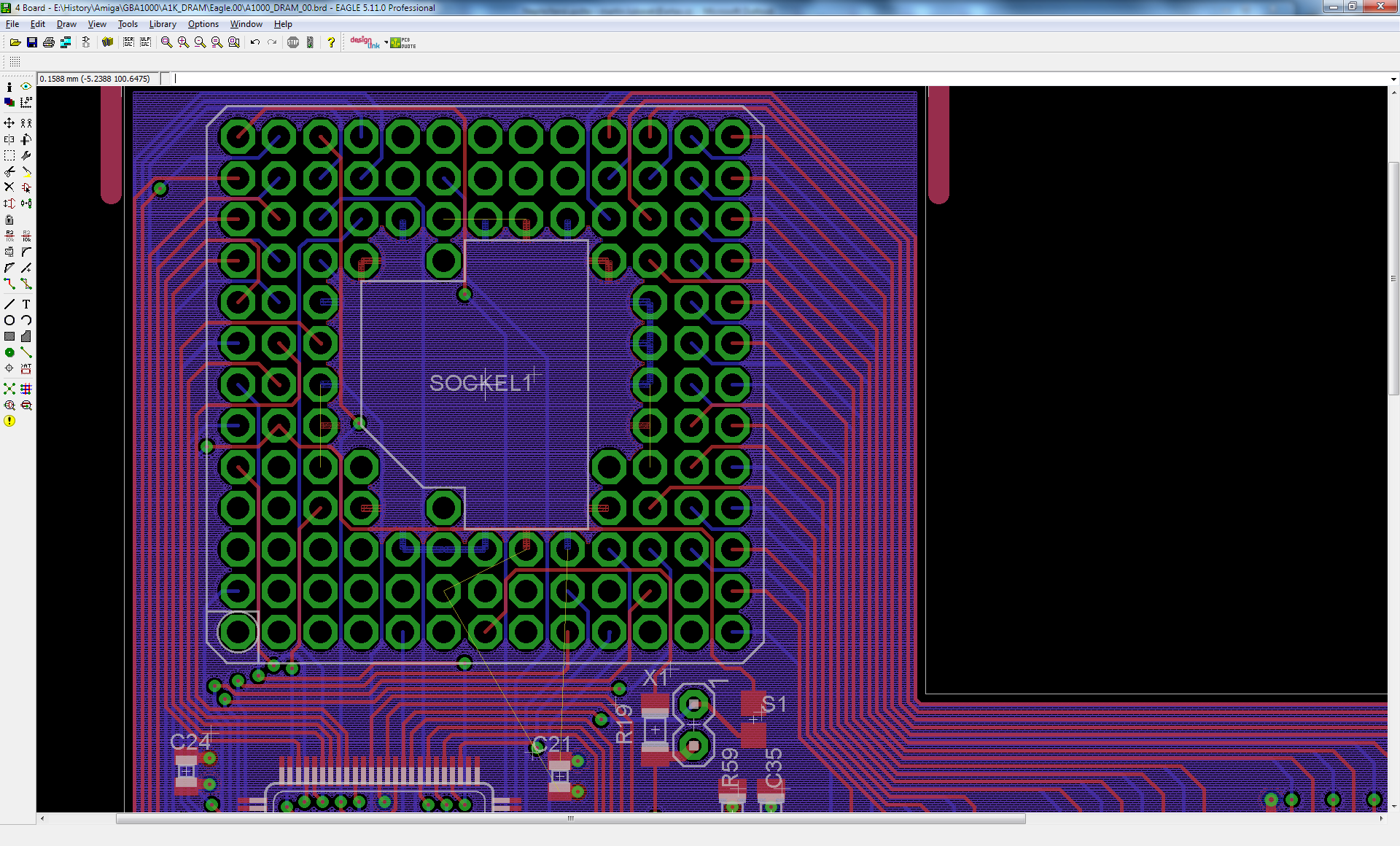

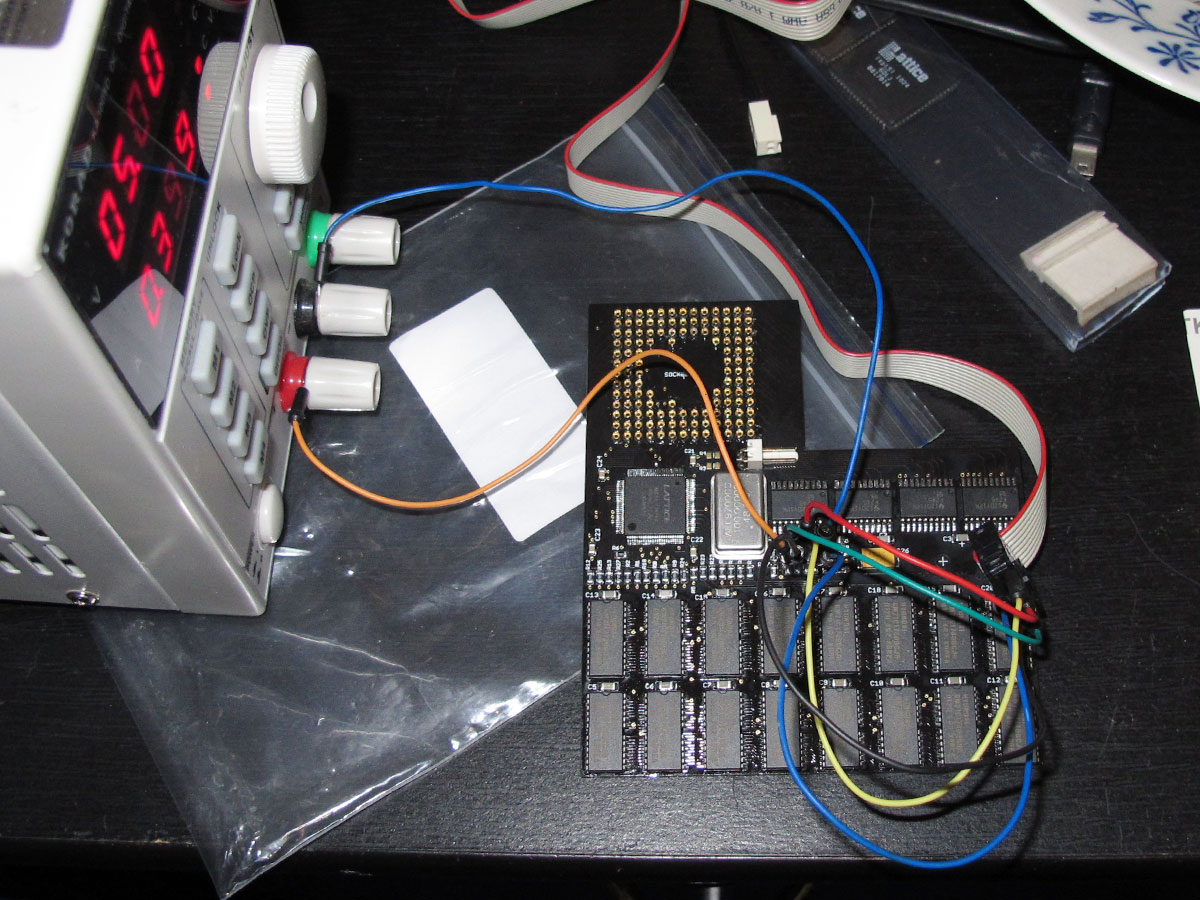

GBA1K-DRAM-01_68030_no_power   GB_A1k_DRAM_Martin_programming

Napájecí piny, které se nachází na vnitřní straně PGA 128 nebyly vůbec proroutované vnitřními vrstvami 4-vrstvé desky na její zbytek. Georg používal starší verze Eagle 3.5, kde jsou standardně jinak nastavené routovací parametry a v mém Eagle 5.11 je se vnitřní prokovy nepropojily se zbytkem desky, díky malým mezerám mezi piny patice PGA 128. A zřejmě něco podobného se stalo tomu, kdo dělal tuto desku a nepohlídal si, že mu Ratsnest hlásí 7 airwires. Georg Braun to nebyl a po autorovi pátrat nebudu, stejně by to k ničemu nebylo. Desku jsem opravil 3 páry drátků, které jsem vedl vždy na nejbližší blokovací kondenzátory a napájení oscilátoru. Po zapojení do GBA1000 deska šlapala na první pokus.

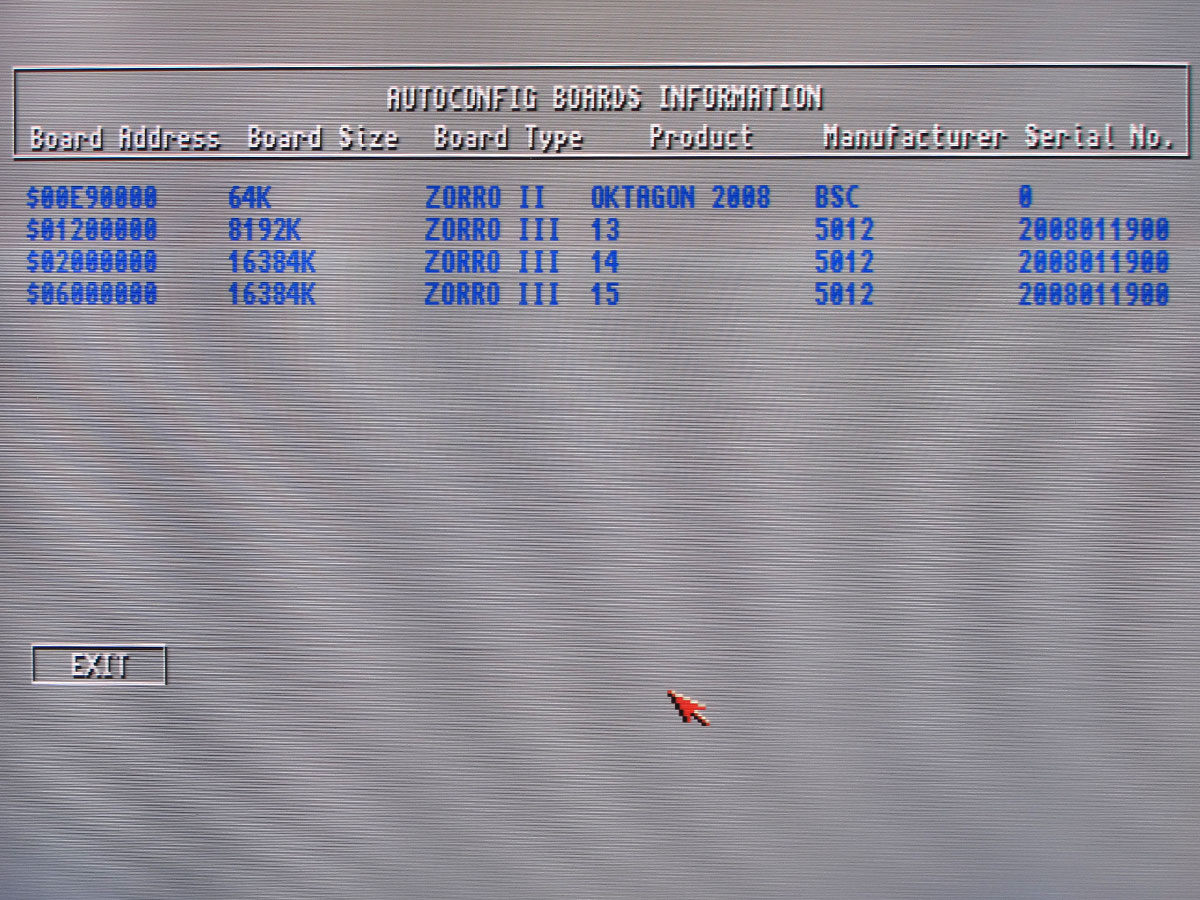

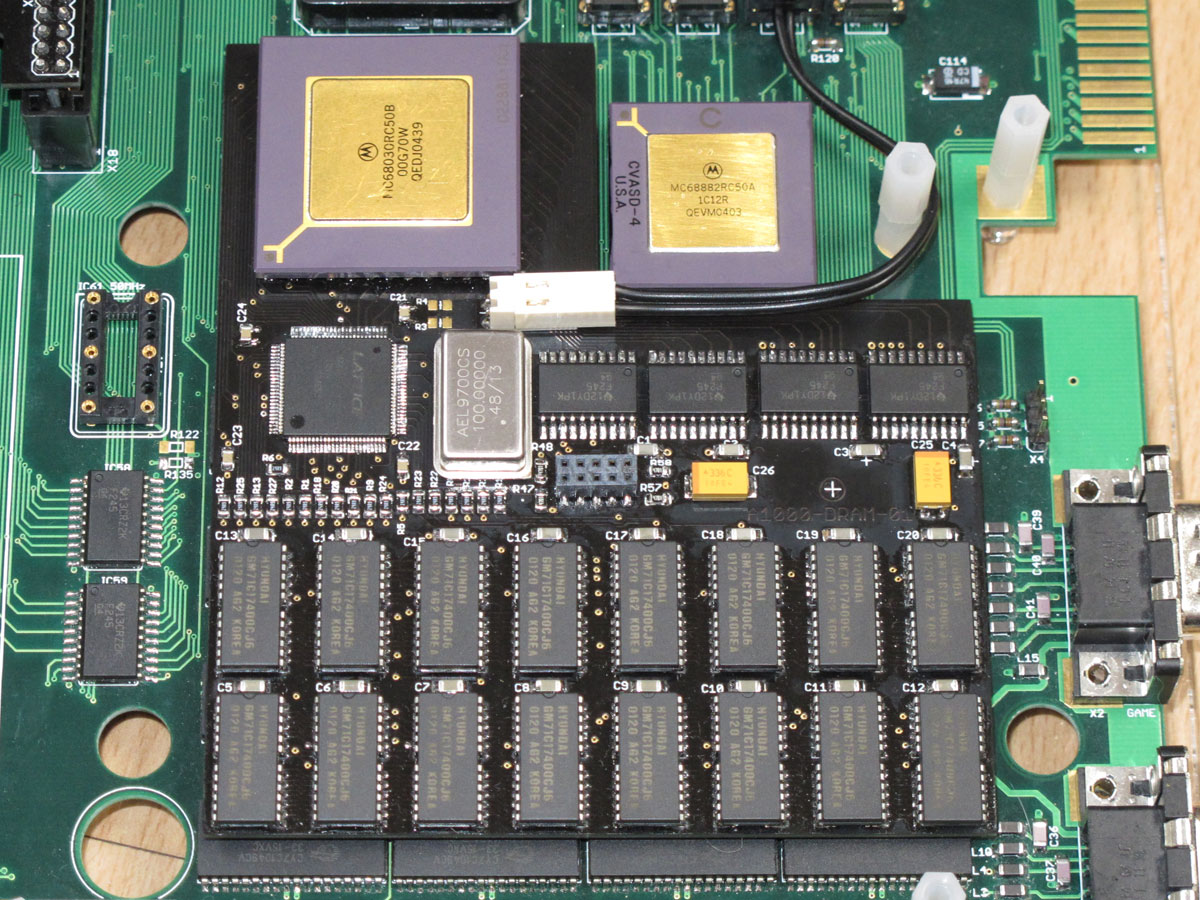

GB_A1k_DRAM_Martin_finished_in_GBA1K    GB_A1k_DRAM_40MB_working

Ještě bylo nutné naprogramovat do flash na desce příslušné 32-bitové ovladače, ale to byla už relativní drobnost. No a samozřejmě pustit různé paměťové testy, abych ověřil funkčnost.

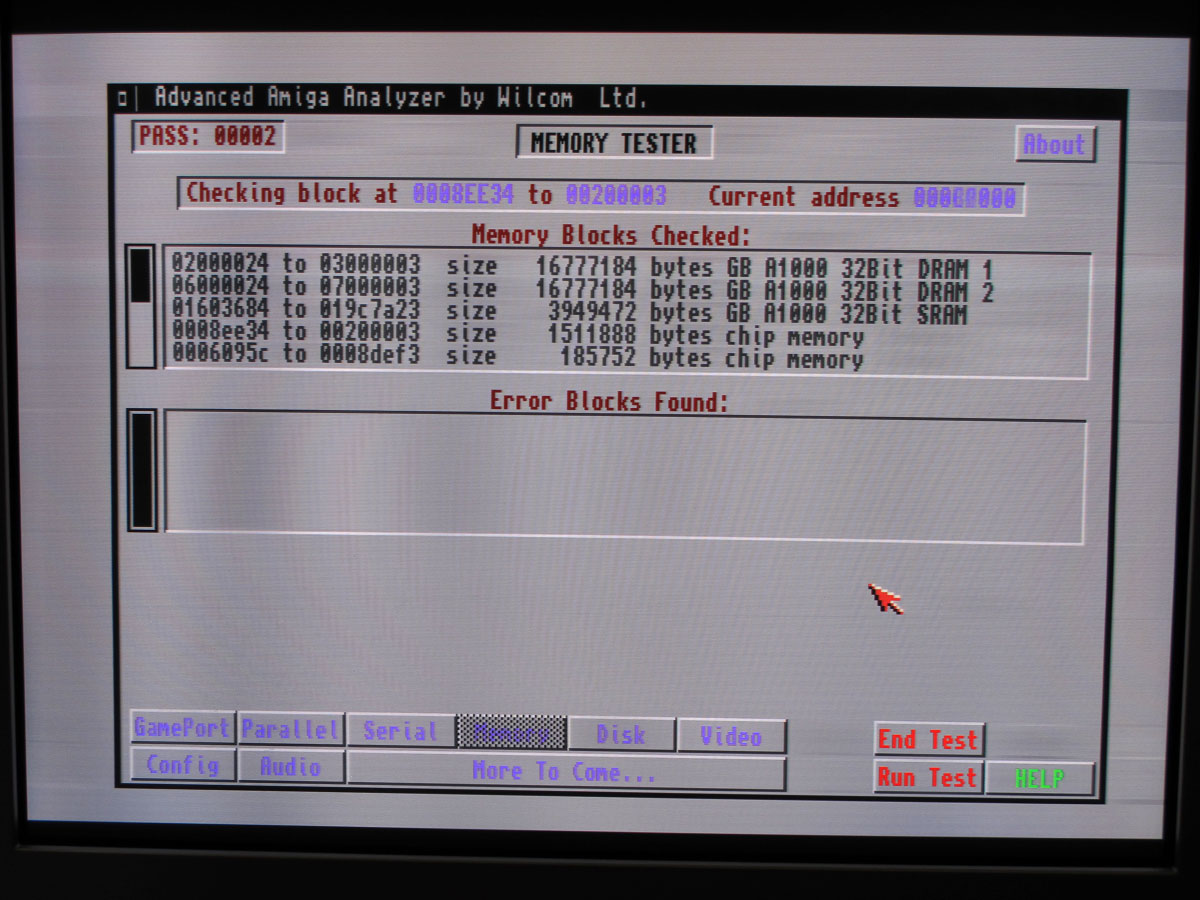

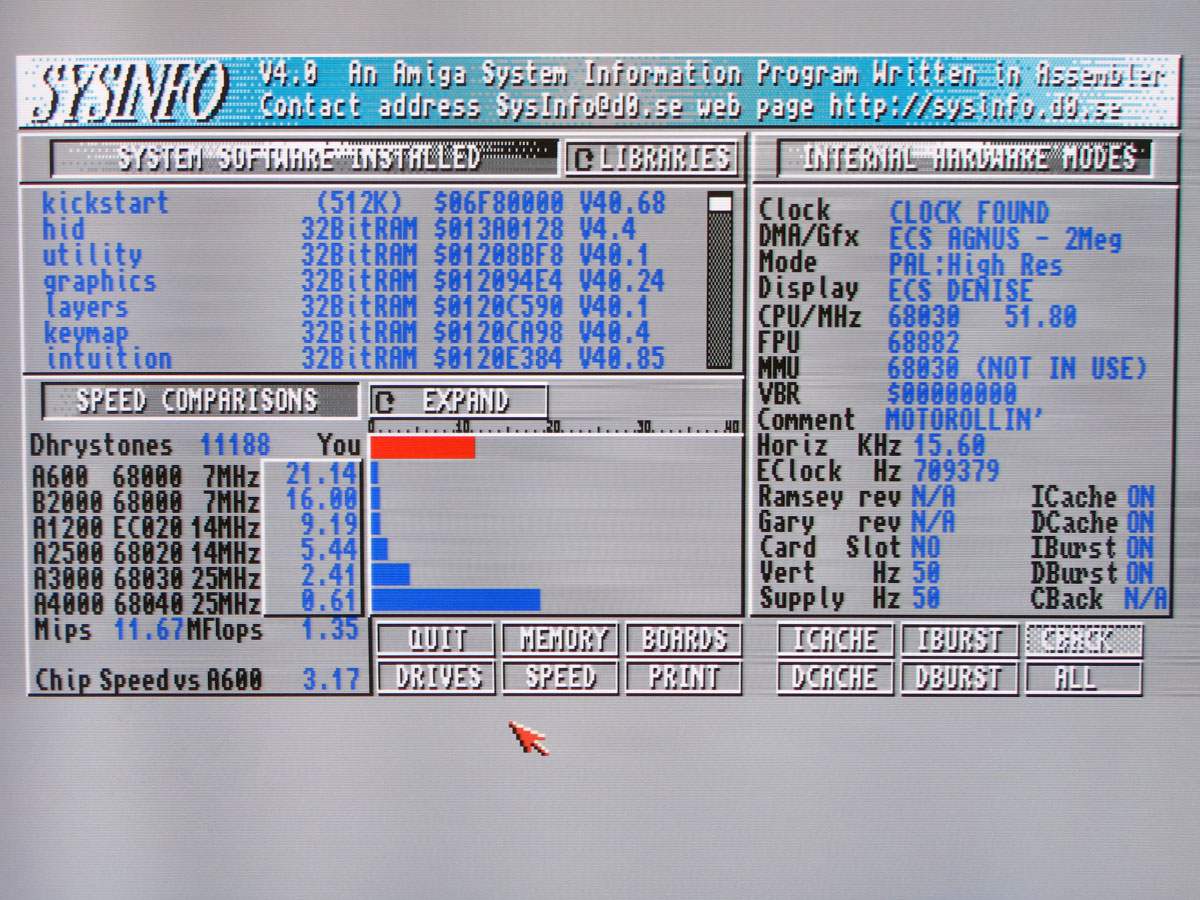

GB_A1k_DRAM_40MB_testing   GB_A1k_GraKa_SysInfo_Speed

Vše prošlo hladce a moje GBA1000 si „chrochtá“ se 40 MB Fast RAM.
