Bateriová náhrada RTC a NVRAM obvodu DS12887 (MK48T87)

V počítačích kompatibilních s IBM PC AT, Atari Falcon a dalších se často používá RTC obvod DALLAS DS12887, který má v sobě zabudovanou baterii. Bohužel, tato baterie vydrží jen asi 10 let provozu a tudíž už je často nefunkční. Vlastní RTC, resp. hodiny nejsou až takový problém, jako to, že obvod navíc obsahuje 114 bytů baterií zálohované RAM. Ta se obvykle používá pro uložení systémových nastavení. U IBM PC se tomu říká CMOS RAM u Atari Falcon NVRAM, ale počítač má každopádně bez těchto údajů problém. Řešením je vyměnit obvod za nový, který se stále dá běžně koupit, ale za 10 let budete stát před stejným problémem znovu. Druhou variantou, které je plný internet, je obvod rozříznout, vyjmout baterii a napojit jinou externě. Tím ovšem často vzniká nepěkná škaredá věc Mrkající veselý obličej a to nemám rád. Naštěstí jsem objevil projekt, kde autor maeslin elegantně nahrazuje bateriový RTC čip malou destičkou s SMD verzí RTC obvodu, krystalem a pouzdrem na baterii, takže vnější rozměry náhrady zůstávají zachované a baterie je kdykoli snadno vyměnitelná.

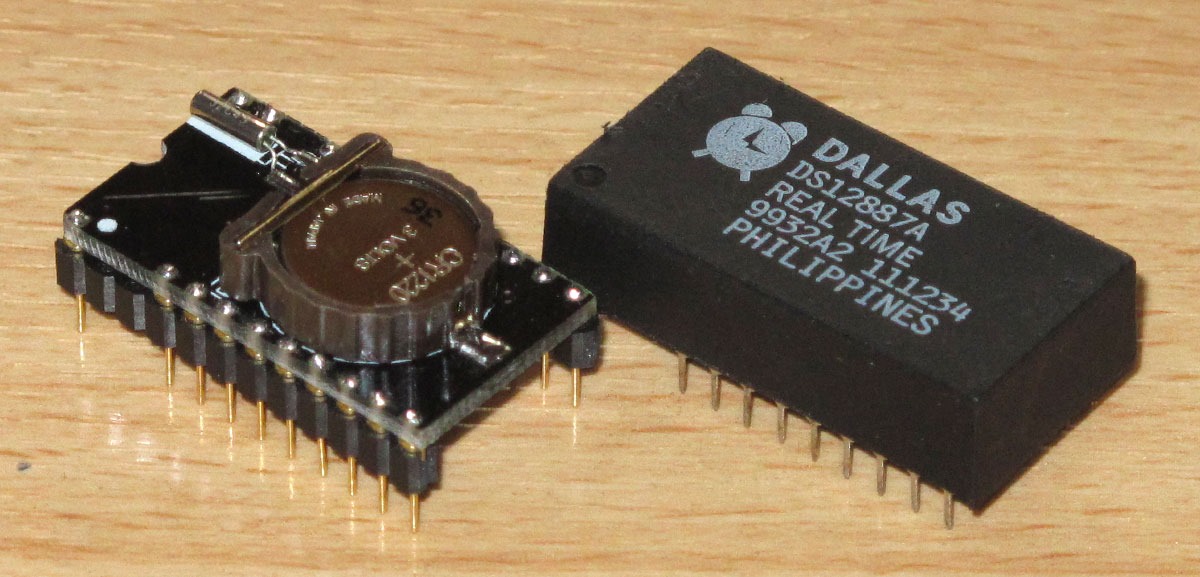

RTC_DS12887_replacement_w_original_angle_Martin

Autor maeslin dal svůj projekt ds12887_subs_SOIC volně k dispozici na OSH Park, takže každý si může snadno nechat udělat PCB pro sebe. Jedná se o malou destičku rozměrů cca 16,5×33,5 mm, na kterou je potřeba připájet DS12885 v SOIC pouzdru, 32.768 kHz SMD krystal, držák na baterii CR1220 a oboustranné pinové lišty pro zasunutí do patice nebo zapájení na původní místo.

RTC_DS12887_replacement_angle_front_Martin   RTC_DS12887_replacement_angle_back_Martin

DS12885 je vlastně verze DS12887, která potřebuje externí baterii a krystal. Existuje i ve verzi DIP, takže je možné ho použít přímo místo DS12887, je pěkně nízký, ale stále musíte připojit externí baterii a krystal. Proto mi náhrada prostřednictvím malé destičky i s pouzdrem na baterii, která funguje jako „drop-in“ náhrada přišla super.

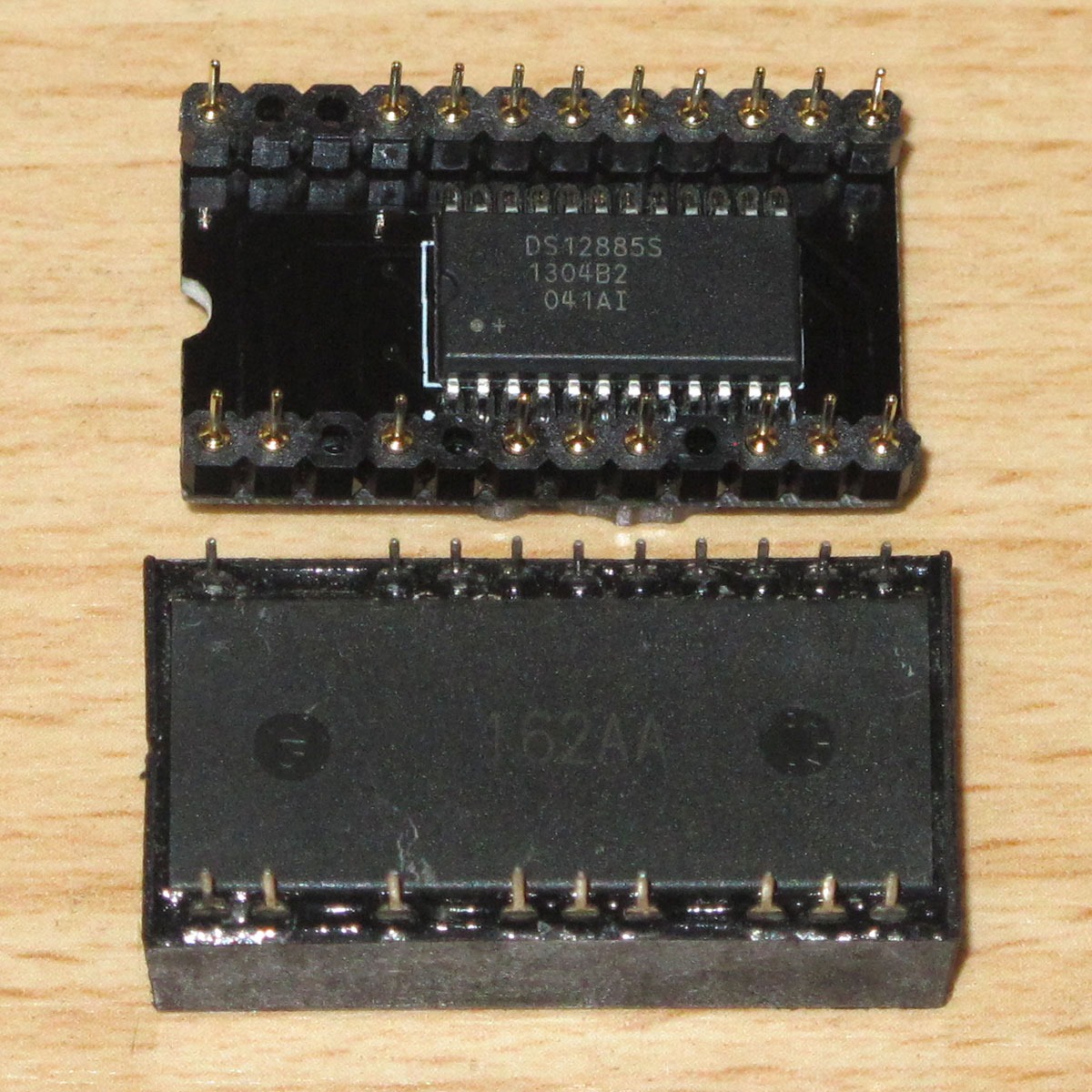

RTC_DS12887_replacement_w_original_front_Martin   RTC_DS12887_replacement_w_original_back_Martin

Z OSH park jsem stáhnul Gerber data a destičky jsem nechal vyrobit v Číně. Tím bohužel přišel trochu zkrátka OSH Park, který udržuje super projekt sdílených PCB projektů, ale já jsem potřeboval destiček víc, pro více lidiček a OSH Park to vrátím příště v jiném projektu.

Akutně jsem potřeboval nahradit MK48T87B-24 v Atari Falcon. Obvod je zapájený do DPS, takže jsem ho nejdříve musel dostat z desky. Protože pro mně vlastní obvod neměl cenu a základní deska Falconu je naopak nenahraditelná, klasicky jsem uštípal všechny nožičky a pěkně po jedné je opatrně vytahal z desky.

Atari_Falcon_RTC_NVRAM_MK48T87B-24   Atari_Falcon_RTC_NVRAM_empty_PCB

Do desky se nedá osadit patice, protože náhrada sama o sobě je stejně vysoká jako původní bateriový obvod DS12887 a pokud byste ji dali do patice, nevejde se vám pod krycí plech Falcona. To je také důvod, proč se u Atari Falcon nedá použít originální DS12887 v patici. Náhradu je tedy vhodné zapájet přímo do desky. Pozdější výměna baterie je snadná a nemáte tak žádný problém.

Kdyby byl ovšem někdo paranoidní jako já Mrkající veselý obličej a chtěl dostat do Falcona náhradu i v patici, tak to také jde. Bohužel jsem neudělal foto a nechce se mi Falcona už rozbírat, ale je potřeba odstranit z patice v desce Falcona střední příčku a na náhradě RTC použít místo oboustranných pinových lišt jen nějaké vhodné piny. Já použil nožičky od odporů, které vždy sbírám do pytlíčku a mám jich spousty. Nožičky jsem zastrkal do patice, na ně navléknul destičku náhrady a ta pak v podstatě leží skoro přímo na patici. Tím se sníží celková výška a vše se hezky vejde pod krycí plech Falcona. Celou náhradu tak můžu odpojit a do patice zasunout jiný obvod. Sice nevím, proč bych to dělal, ale jak jsem říkal, jsem holt trochu paranoidní Mrkající veselý obličej.

Náhradu jsem zkoušel i v mém „Sergeyově PC“, kde je potřeba odpojit krystal a baterii, protože Sergeyovo PC umožňuje zapojit jak DS12885, tak DS12887 a vše šlapalo, jak má.

Kdyby někdo chtěl destičku plošného spoje, tak si napište na martin takovýtokulatý 8bity.cz, udělal jsem nějaké navíc a pár mi jich zbylo.
