Postavte si PC/XT – 5. připojení IDE nebo CF disku

Diskety jsou fajn, ale přece jen pevný disk je jiný komfort. Správné PC/XT má něco jako ST-506, ST-412 nebo ST-225, které mají úžasný zvuk. Už jen při jejich zapnutí a startovací sekvenci se uši každého retromaniaka tetelí blahem. Interface je obvykle MFM a je potřeba dát pozor na správné párování disku a řadiče, některé jsou RLL. V dnešní době bohužel tyto disky postupně umírají a tak se objevují řešení, jak připojit běžný IDE nebo CF disk k 8-bitové PC/XT ISA sběrnici. A to se hodí i pro moje „nové“ PC/XT.

XT-IDEv2_with_CF_Martin   XT-CF-Lite_Martin

XT-IDE v2

XT-IDE v2 je, jak sám název napovídá, už druhou reinkarnací XT-IDE. Jedná se o 8-bitovou ISA kartu, která umožňuje připojení 2 standardních IDE disků. Můžete tak k starším počítačům, jako je PC/XT, připojit „moderní“ IDE disky nebo Compact Flash karty.

XT-IDEv2_finished_Martin   XT-IDEv2_with_DOM_Martin

Jako bonus je na desce UART, který umožňuje připojit a po standardní sériové lince obraz disku (.IMG) z jiného počítače a z něj např. nabootovat. Karta také obsahuje svojí vlastní EEPROM s odpovídajícím BIOSem, kterou umí obslužný software i programovat, takže není potřeba programátor a je možné kdykoli BIOS karty přeprogramovat. To se hodí např. i v případě, že chcete měnit konfiguraci. Existuje pěkný DOS software na změnu konfigurace karty, který umožňuje přímou modifikaci obrazu BIOSu karty.

XT-IDE_cfg_screen1   XT-IDE_cfg_screen2

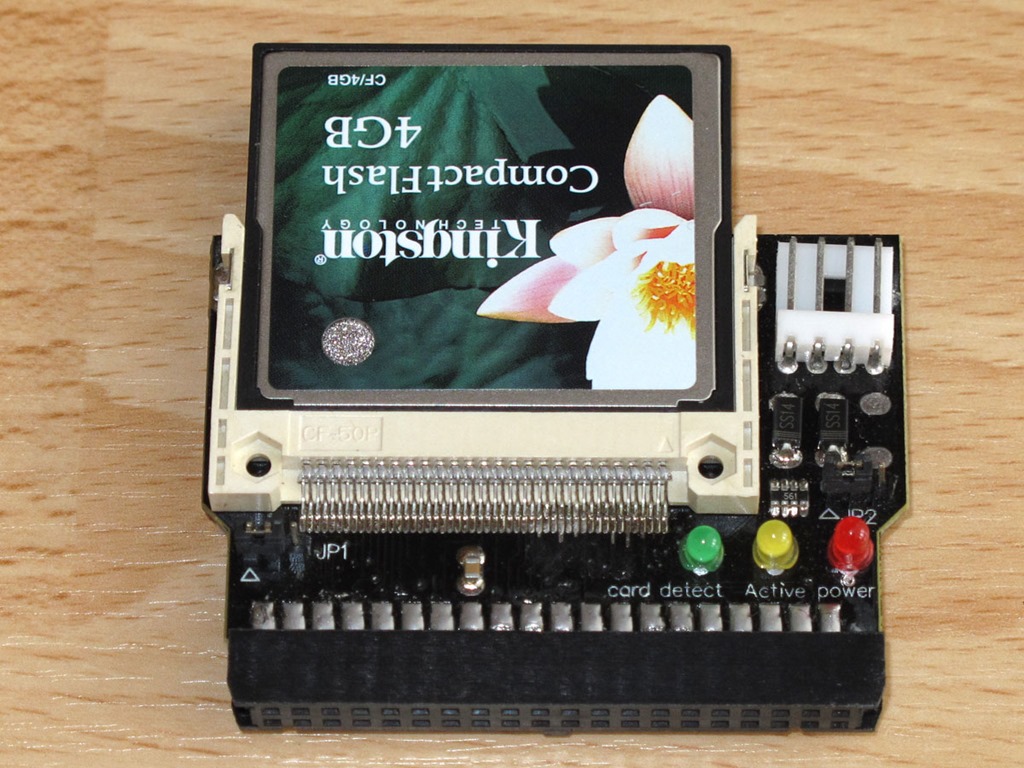

Primárně je karta určena pro klasické „točivé“ IDE disky, se kterými funguje perfektně. Poradí si i s adaptéry IDE na Compact Flash, které koupíte od 30 Kč i s poštovným na eBay. Výběr CF karet je pak trochu složitější, nefungují úplně všechny, podle toho do jaké míry emulují ATA IDE rozhraní. Ale najít vhodnou není moc velký problém.

IDE-CF_adapter_front   IDE-CF_adapter_back

CF-IDE_adapter_slot_cable

Za zmínku stojí i to, že celý projekt XT-IDE je Open Source a tedy všechny zdroje k hardwaru i softwaru jsou veřejné a využitelné pro další projekty, což přináší ovoce.

XT-CF Lite

James Pearce na základě XT-IDE vyrobil chytrou, a na použití velice pohodlnou, kartu, kterou nazval XT-CF-Lite. Karta umožňuje přímé připojení Compact Flash jako disku pro PC/XT. CF se navíc zastrkává přímo do zadního slotu PC, což je velice pohodlné a snadno to umožňuje výměnu dat mezi PC/XT a dalším počítačem. Ušetříte se tak pomalý sériový přenos nebo oblíbenou „diskotéku“ Mrkající veselý obličej.

XT-CF-Lite_Martin   XT-CF-Lite_working_Martin

Karta je opět trochu citlivá na typ Compact Flash, ale James udělal upravenou verzi XT-IDE BIOS, který pracuje spolehlivě a bez problémů. A co je velice pěkné, James připravil i prodloužený zadní bracket s dírou pro Compact Flash, což umožňuje levnější výrobu plošného spoje. Hotový bracket i DPS je možné koupit přímo od Jamese za výrobní náklady.

XT-CF-Lite_finshed_and_PCB_Martin   XT-CF-Lite_Martin_2

XT-CF-Lite V4

Nebyl by to Sergey, aby nepřišel s vlastním vylepšením skvělého XT-CF-Lite. Sergey upravil desku tak, by používala pouze through hole komponenty, místo SMD. Pájení je tak výrazně jednodušší, byť nejsložitěji pájitelná součást – Compact Flash konektor – zůstala, protože je velmi obtížné sehnat jeho through hole provedení.

XT-CF-Lite_v4_finished   XT-CF-Lite_v4_finished_back

Sergey trochu zjednodušil i obvod LED a místo Flash EPROM dal menší EEPROM. Já stavěl ještě prototyp, kde byl lehce jiný rozteč pinů pro CF konektor, ale zapájet to šlo.

XT-CF-Lite_v4_CF_connector

Sergey tuto drobnost již opravil a nyní od něj můžete koupit finální bezproblémové desky.

Multi I/O řadič a další možnosti

Pokud máte starší Multi I/O řadič, můžete i jej využít k připojení Compact Flash na 8-bitové PC/XT. Stačí k tomu Jamesův Lo-tech 8-bit ROM Board s Jamesovým upraveným XT-IDE BIOSem a nějaký IDE-CF adaptér.

MultiIO_Controller_with_FDC   Pacon_32-64k_ROM_Board_finished

Xi8088_MultiIO_with_CF   Pacon_32-64k_ROM_Board_working

James také připravuje XT-CFv3 inovovanou verzi svého předchozího Lo-tech XT-CFv2 Board. V některých počítačích byl problém s 3.3V CPLD a novější verze používá 5V kompatibilní XC9536-15VQG44C. To ovšem zase vypadá, že bude obtížnější sehnat.

Svoji vlastní verzi XT-IDE mají i Dangerous Prototypes a věřím, že díky otevřenosti celého projektu, se brzy objeví i další sympatické varianty a řešení.

Pěkný přehled aktuální řešení pro připojení disku najdete na Vintage Computer Forum.
