Další náhrada desky do “gumáka”– Just Speccy 128K

Před nějakou dobou se objevila ještě jedna možnost, čím nahradit nefunkční desku Sinclair ZX Spectrum 48K. Desku udělal ZAXON a dalo by se říci, že tohle už není jen náhrada nefunkční desky. Dokážu si docela dobře představit, že tuhle desku si vyměníte i ve funkčním gumákovi nebo plusku. Uděláte si tak z něj totiž ZX Spectrum 128K doplněné o Kempston interface, DivSD (DivMMC), stereofonní zvukový a RGB video výstup.

JustSpeccy128_Martin_finished   JustSpeccy128_Martin_esxDOS

ZAXON vyšel z konstrukce ZX Spectrum 128K, doplnil ji o DivSD a joystick a všechno narval na relativně malou desku gumáka. Klobouk dolů, že se mu to podařilo naroutovat. Na druhou stranu nutno říci, že je to za cenu 0,2 mm spojů a nepříliš hezky rozvedeného napájení.

Když už jsme u napájení, ZAXON dal na desku místo klasického 7805 jednoduchý měnič založený na LM2596. To je fajn, ale aby bylo napájení univerzální, je za napájecím konektorem diodový můstek. No a ten se logicky hřeje jako hrom. Asi ho dám pryč.

Just Speccy v podstatě kopíruje schéma 128K, takže používá i klasickou ULA ze ZX Spectrum 128K nebo +2 128K s označením Amstrad 40056. To je asi největší kámen úrazu, protože zvláště teď, po zaplvení trhu více než stovkou (tipnul bych až dvěma stovkami) desek, je ULA 40056 absolutně nesehnatelné zboží. Naštěstí jsem ji koupil hned když se desky začali prodávat a tak jsem s tím neměl problém.

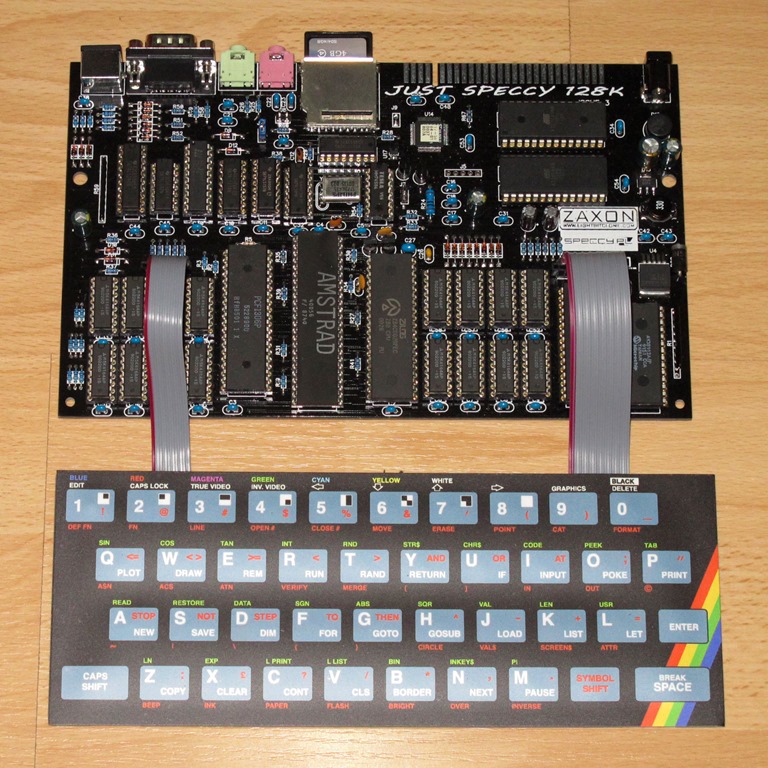

JustSpeccy128_Martin_with_keyboard

ZX Spectrum 128K používá ještě druhou “ULA” s označením 40058 nebo PCF1306P. Naštěstí tady se jedná v podstatě o multiplexer a dá se nahradit, což již před lety vymyslel Yarek. ZAXON toto opět převzal a náhradu PCF1306P od něj můžete koupit na SellMyRetro. Kdo by chtěl originál, tak je, za o něco více peněz, k mání na Little Diode.

JustSpeccy128_Martin_working

Trošku nachápu použití standardních DRAM 4164, kterých je tak na desce 16 kousků a zabírají celkem dost míst. Kromě DRAM najdete na desce ještě 512 kB SRAM pro divIDE, pardon DivSD. Tady ještě celkem chápu použití EEPROM AT28C64, ale proč je jako ROM použitá 27C256 mi uchází. Je to škoda, docela bych uvítal nějakou větší přepínatelnou EPROM, protože více ROM se vždycky hodí Mrkající veselý obličej Třeba tak, jak to má Jiiira.

Just Speccy 128K obsahuje i programovatelné obvody. O DivSD se stará XC9572, který je už připájený a naprogramovaný i v případě, že si koupíte jen holou desku. Sami si musíte doplnit a naprogramovat GAL16V8D, který je v podobě PAL10H8 i v klasickém 128K.

JustSpeccy128_Martin_DigitalReality   JustSpeccy128_Martin_7thReality

Nezkoušel jsem určitě všechny dema ani programy, ale co jsem zkoušel a mělo by fungovat na 128K, to mi fungovalo. Z praktického hlediska bych uvítal někde přímo na desce tlačítka RESET a NMI, ale to se vyřeší, až si počítač zabuduju do nějaké krabičky. Do skříně od gumáka ho asi dávat nebudu.

Až na těch pár drobností, co jsem zmínil, se mi Just Speccy 128K celkem líbí. Zvláště integrace DivSD přímo na desce je super, není tak potřeba cokoli strkat do zadního konektoru a speccy je tak nečekaně kompaktní. To samé platí i pro joystick.

Musím ZAXONa pochválit, že uvolnil komplet Gerbery a celou dokumentaci a jsem docela zvědavý na Just Speccy 1024 ultimate.

Příspěvek byl publikován v rubrice Sinclair, ZX Spectrum se štítky , , , . Můžete si uložit jeho odkaz mezi své oblíbené záložky.

8 komentářů: Další náhrada desky do “gumáka”– Just Speccy 128K

  1. vanthomas napsal:

    Jiné provedení náhrady PCF1306 (na 8bit.yarek.pl nefunguje odkaz na eagle soubory)

    • Martin napsal:

      S těmi Jarkovými stránkami je to pech. Je tam víc zajímavých věcí. Nemáte na něj někdo kontakt nebo info, jak se k tomu dostat nebo ten web zaarchivovany?

  2. VELESOFT napsal:

    Just Speccy 1024 ultimate bude nejspis s integrovanym PROFI interface, pokud ctu dobre. Tim lepe. PROFI ma veskerou logiku v CPLD a obsah se da jednoduse zmenit, cili i funkce celeho pocitace tak pujde ovlivnit. Napriklad 4 videoramky, multitasking/multiswitching, citelne porty,adresace portu, a kompletni pamet DIVMMC by mohla byt take v profi. Tim by odpadla extra sramka 512kB a 8kB eeprom.

  3. Dali2 napsal:

    Skoda, ze som to objavil az teraz, fakt ma to zaujalo, snazil som sa kupit dosku na sellmyretro, ale zaxon neodpoveda na pokusy o komunkaciu. Gerbery som nasiel, velka vdaka, ale neviem sa dopatrat k obsahu toho Xilinxa, co je priamo na doske.
    Zvysok by uz nemal byt problem – da sa k nemu vobec nejako dostat?

    • Martin napsal:

      Zaxona zkus bobmardovat, desky posílá i s tím Xilinxem už připájeným a obávám se, že jinak se k obsahu nedostaneš nebo o tom nevím.

      • Dali2 napsal:

        Nuz na sellmyretro su hole dosky uz vypredane, ma tam uz len komplet osdene, ale 119 libier je desna prda, tolko za to nedam, nehovoriac o tom ze suciastky mam vlastne vsetky doma, musim len niekde zohnat ULA alebo nahradu, tu tam ma, tiez nie lacnu, ale to by som este prehryzol.
