Potencionální problémy s EPROM 2532

Konstantinos Giannopoulos (SW3ORA), který staví svoji vlastní repliku ZX80 na neprokovené desce přišel na zajímavou věc. Jeho EPROM 2532 ve fialovém keramickém pouzdru se zlatými nožičkami způsobuje nefunkčnost kláves 6, 7, 8, 9 a 0. Tyto klávesy jsou připojené na A12, cože je pin 21 originální ROM a funguje jako /CS. U EPROM 2532 je na tomto pinu VPP. Všechny moje EPROM 2532 fungují bez problémů.

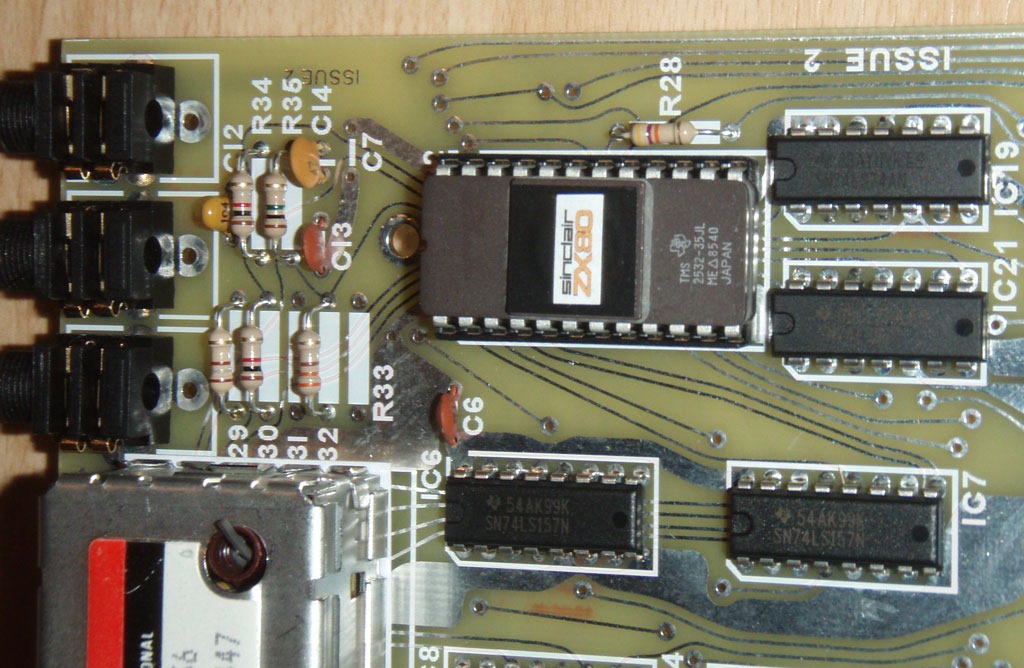

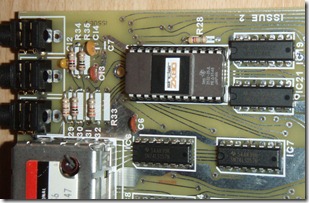

ZX80R_TMS2532-35JL_in_replica2

Vyzkoušel jsem funkčnost následujících typů:

TMS2532JL-35
TMS2532A-25JL
M2532FI
HN462532G
TMS2532-35JL

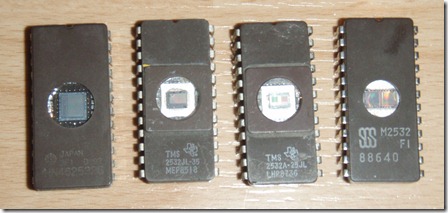

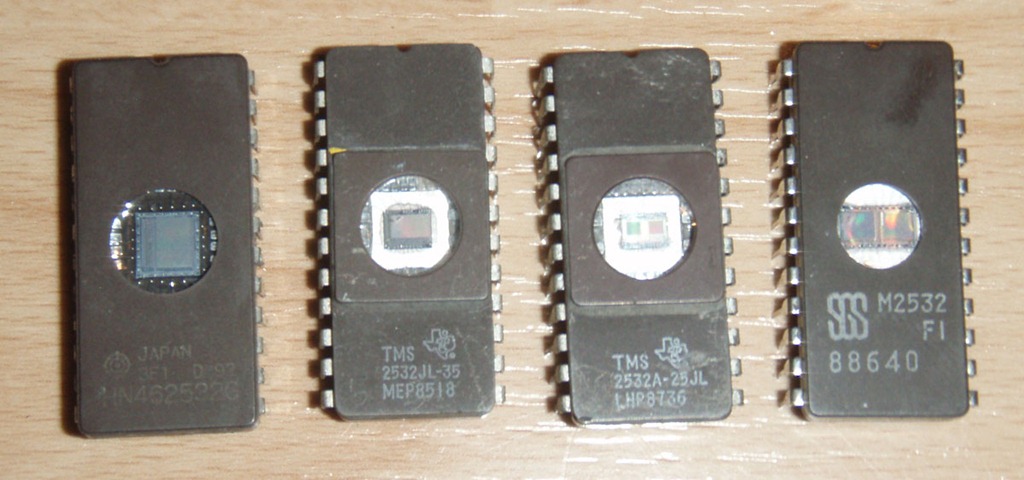

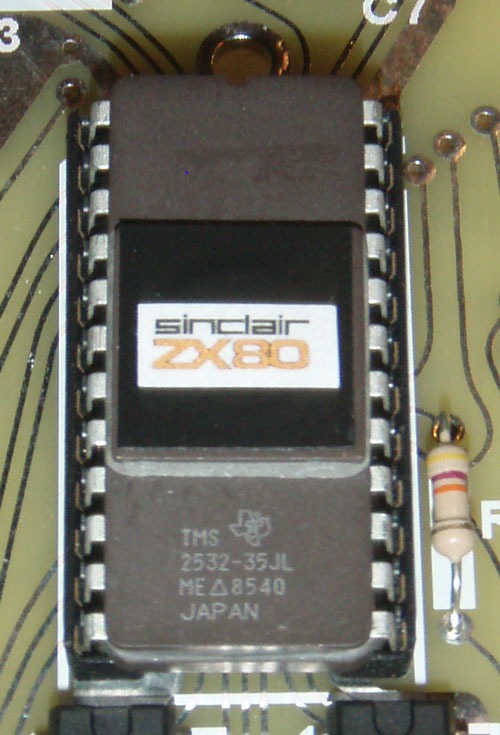

ZX80R_TMS2532-35JL_in_replica   ZX80R_2532_EPROMs_working

Pokud byste se někdo setkali s tímto jevem, u EPROM, kterou má Konstantinos, pomohlo odstřihnout pin 21 tak, aby nebyl zapojen do patice a naopak ho krátkou spojkou připojit na pin 24 (+5 V). Více info najdete na jeho stránce.

Kdo má EPROM od mně, neměl by mít problém, všechny jsem testoval přímo v ZX80.
