Konečně pořádný 8bit – SCELBI 8H s CPU Intel 8008

Píše se rok 1972 a Intel uvádí na trh první 8-bitový mikroprocesor. Jeden z Intelem pořádaných seminářů navštěvuje i mladý inženýr Nat Wadsworth. Je možnostmi procesoru na jednom čipu nadšený. Představuje si, kolik práce a peněz by v továrně ušetřili, kdyby spoustu jednoúčelových a obtížně modifikovatelných řídících strojů nahradili univerzálními mikropočítači. Ve firmě se však s velkým nadšením nesetkává. Vnitřně je ale hluboce přesvědčen, že mikropočítače mají budoucnost, tak odchází a společně s Bobem Findley zakládá SCELBI Computer Consulting. V roce 1974 pak na trh uvádí první 8-bitový mikropočítač nabízený i jako stavebnici – SCELBI 8H.

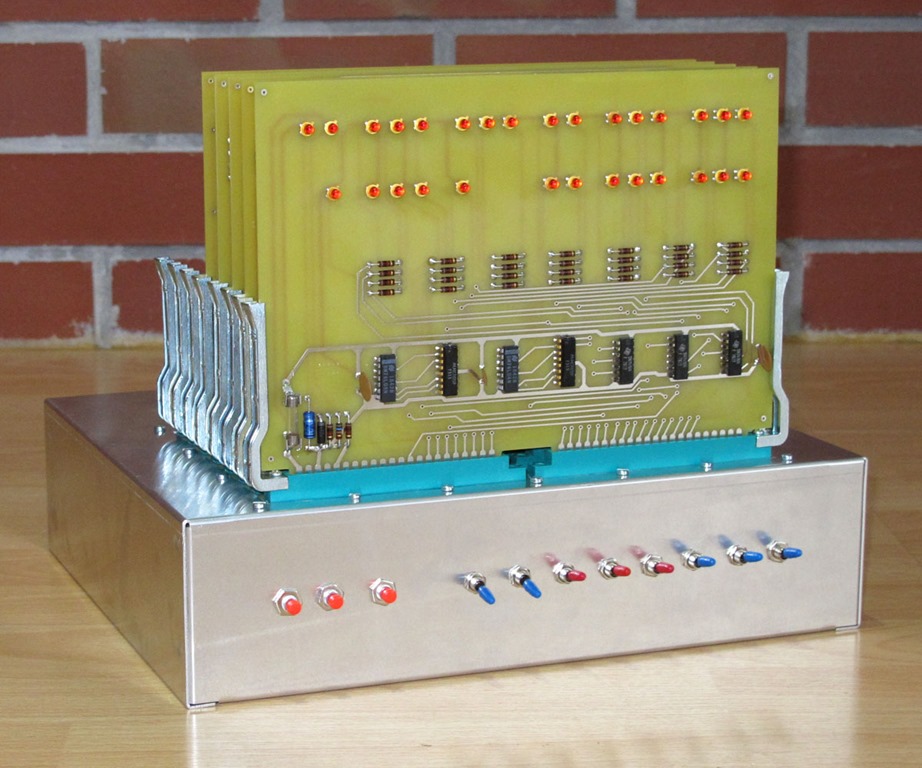

SCELBI_8H_Martin_finished_A   SCELBI_8H_original

Počítač se skládá se z konektorové propojovací základové desky a 5 aktivních karet – CPU, DBB a Output, Input, Memory a Front Panel. Základní mikropočítačový kit s 256 byty RAM se nabízel už za 440 USD. Variant bylo hodně a zájemci mohli jít až do osazené a plně otestované Deluxe verze s úžasnými 4 paměťovými kartami o celkové kapacitě 4 kB RAM za 1600 USD. To byl stále zlomek ceny profesionálních počítačových systémů.

SCELBI 8H nebyl úplně první mikropočítač, absolutní prvenství mu sebral francouzský Micral, ale ten se nenabízel jako stavebnice. SCELBI se také stal prvním komerčně inzerovaným osobním počítačem. Bohužel, Nad Wadsworth se už ve svých 29 letech potýkal se zdravotními obtížemi (opakovaný infarkt) a díky tomu i s kolísavou přízní investorů. SCELBI, i přes uvedení „business“ verze SCELBI 8B byl poměrně brzy překonán dalšími počítači v čele s MITS Altair 8800. Během své nemoci Wadsworth napsal několik velmi zajímavých a oblíbených knih, včetně knih s programy, které se ukázaly být poměrně výnosným artiklem a pomáhaly společnost držet nad vodou i bez hardwaru.

V srpnu 2011 začal Mike Willegal pracovat na replice SCELBI 8H. Práce šly pomalu, ale jistě kupředu. Také to byla spousta práce. Mike mezitím, mimo jiné, vytvořil i vlastní emulátor. Na začátku roku 2013 spatřila světlo světa první „beta“ série plošných spojů. Dlouho jsem neváhal. Po počítači s CPU 8008 jsem vždycky toužil a tohle byla skvělá příležitost.

Prácička bylo obstarávání součástek. Snažil jsem se, pokud možno, koupit dobové součástky, což není až tak jednoduché. Nakonec nutno říci, že globalizace má něco do sebe a součástky se mi postupně sešly z celého světa. Moc poděkovat musím Petrovi (EC1045), který se podělil o svoje dobře uschované trezorové zásoby, takže téměř všechny použité IO mám v US nebo GB provedení ze 70. let. IO byly z velké části pájené, takže chtěly očistit, ale to jsem musel udělat velmi jemným smirkem i s nepájenými, díky jejich oxidaci. Protože jsem vše osazoval bez patic, všechny IO jsem pečlivě předem otestoval. Testoval jsem v TLL testeru od Tauntek (určitě o něm něco časem napíšu) a na breadboardu za použití Arduina.

Jeden z mála obvodů, který jsem osadil do patice byl mikroprocesor. Za prvé Intel C8008 i D8008 jsou dnes relativně drahé a za druhé byly i dříve, takže i v originálním SCELBI byl CPU v patici. Ovšem v patici 3M složené ze samostatných pinů. Naštěstí se mi je podařilo sehnat a ukecat prodejce k prodeji rozumného množství.

SCELBI_8H_Martin_CPU_socket   SCELBI_8H_Martin_CPU_D8008

Ostatní obvody už jsem zapájel přímo do desek s výjimkou pamětí.

SCELBI_8H_Martin_CPU   SCELBI_8H_Martin_INPUT

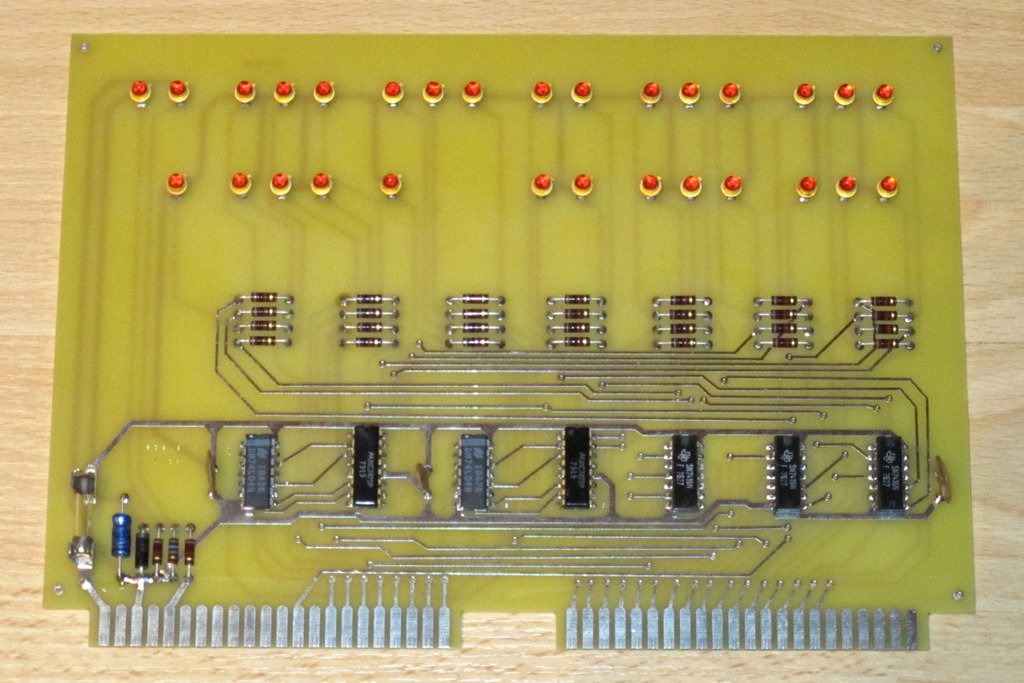

SCELBI_8H_Martin_DBB   SCELBI_8H_Martin_FP

Paměti jsem, z praktických důvodů a rovněž proto, že originální SCELBI míval paměti v paticích osadil do starších plných patic. Nepodařilo se mi sehnat ty úplně původní, ale ty použité vypadají také poměrně dobově. Další desky pamětí mám v plánu zapájet. Rád bych se, pokud finance dovolí, postupně propracoval až na plné 4 kB RAM.

SCELBI_8H_Martin_Memory_256B   SCELBI_8H_Martin_Memory_1KB

Náročná pro mě byla i výroba skříně. Použil jsem BUD AC413, která je o půl palce nižší než originál. Stejně postižený kolega z USA sice zajistil přímo v BUD Inc. výrobu skříní podle originálního výkresu, ale tuto skříň si nechávám až na finální podobu repliky, kde mám v plánu použít jako I/O původní elektronkové patice a černé konektory sběrnice.

SCELBI_8H_Martin_case   SCELBI_8H_Martin_case_with_backblane

Před zapojením CPU bylo potřeba nastavit generátor hodin. Hodiny běží na frekvenci 500 kHz a jsou dvoufázové. Generátor se skládá ze čtyř 74121, kde každá má svůj vlastní více otáčkový trimr. Použil jsem čítač a osciloskop a myslím, že se mi hodiny podařilo vyladit celkem obstojně. Uvidím, jak bude frekvence kolísat s vlivem času a teploty. Vlastnímu CPU i většině programů je to docela jedno, ale sériový bootloader je softwarový a tedy závislý na frekvenci CPU.

SCELBI_8H_Martin_full_1

Pak už nadešel ten okamžik, kdy jsem zasunul CPU do procesorové karty, všechny karty zasunul do šasi, zapnul napájení, vyzkoušel páčky a … nic. No, nebo jo, ale tak nějak strašně záviselo na tom, jak šťouchnu do karty čelního panelu. Při „zaviklání“ deskou blikaly LED jako pominuté. Zezačátku jsem podezříval konektory, ale po otočení a nakouknutí dovnitř šasi bylo jasno. Zapomněl jsem zapájet skoro celou jednu řadu pinů. A to jsem přesvědčený, že jsem vše několikrát kontroloval. Základní deska je dělaná trochu zvláštně a nepájí se všechny piny. Pájecí plošky jsou pouze u těch, které někam vedou, takže pájíte tak trochu na přeskáčku. Po připájení jsem vše ještě jednou zkontroloval a už to šlapalo.

Počítač nemá ROM a po zapnutí se vše se musí zadávat z čelního panelu. K tomu složí tlačítko INT a STEP. Takový první test vypadá asi takto:

zmáčknete INT
zadáte například instrukci JMP, tedy 104
několikrát stisknete STEP, až se provede interrupt
dalším stisknutím STEP se rožne levá stavová LED a CPU čeká na operand
zadáte nižší byte, např. 377 a stisknete STEP
druhý byte necháme 377 a opět STEP
další STEP pak logicky vede k provedení instrukce a rožnutí všech page a adress LED

Je to úžasné. Fakt jsem nadšený. Člověk má pocit toho správného hardwaru. Úžasné souznění s procesorem Mrkající veselý obličej. A to má ten prďola jen 18 nožiček.

Ještě zábavněji probíhá zadávání dat do paměti. Musíte prostě instrukcemi. Pro začátek jsem se rozhodl, v souladu s návodem, vyzkoušet jednoduchý program, kde na adresu 0 umístíte instrukci JMP 0. Zní to jednoduše, ale abyste toho docílili, musíte zadat posloupnost následujících instrukcí:

LHI 0     ; H = 0
LLI 0     ; L = 0
LMI 104    ; do paměti dané HL umístit 104 (JMP)
INL       ; inkrementace L (adresy)
LMI 0   ; do paměti dané HL umístit 0 (nižší byte pro JMP)
INL       ; inkrementace L (adresy)
LMI 0   ; do paměti dané HL umístit 0 (vyšší byte pro JMP)
JMP 0   ; vlastní skok na 0 a tím rozjetí programu

Opakované mačkání STEP pak vede k postupnému opakovanému procházení adres 0, 1, 2, jak se provádí program. Vše je přehledně vidět na LED na čelním panelu a to jak adresa, tak data na ní obsažená (data jsou vidět se zpožděním).

Ve finále jsem se rozšoupnul a stisknutím RUN vše rozběhnul v plné rychlosti. Protože nic nebylo vidět, resp. LED blikal moc rychle, připnul jsem na STATUS a LSB LED osciloskop a bylo to tam Mrkající veselý obličej! Program makal úžasnou rychlostí nějakých 23000 instrukcí za sekundu.

SCELBI_8H_Martin_first_program_step SCELBI_8H_Martin_first_program_run

Teď mně čeká „napáčkování“ pár testovacích prográmků a pak co nejdříve zapojit sériovou linku abych mohl na SCELBI vyzkoušet i složitější programy, které naládovat přes páčky by byla fakt dřina. V zásobě už mám i další desku RAM, tak ji budu muset osadit, protože některé programy neví, kolik by měly chtít paměti a 1 kB je jim málo Mrkající veselý obličej. Taky už se mi v hlavě rýsuje „autopáčkovací“ řešení. Zkrátka o SCELBI se tady ještě dočtete.

A na závěr ještě pár obrázků mojí aktuální verze SCELBI 8H.

SCELBI_8H_Martin_case_finished   SCELBI_8H_Martin_finished_1

SCELBI_8H_Martin_finished_2   SCELBI_8H_Martin_finished_3

Pokud jsem Vás naladil a chtěli byste to mít doma, máte jedinečnou šanci. Koukněte na blog Mike Willegala a jeho stránky. Můžete si od Mika koupit plošná spoje a s chutí do toho.
